Prøven der ødelægger din diagnose — fysikken bag korrekt olieprøvetagning

Hovedbudskab

En transformerolieprøve er en måling, ikke en forsendelse. Brint er den tidligste fejlgas og har en Ostwald-opløselighedskoefficient på 0,0556 i mineralolie. I en 100 ml flaske med 95 ml olie og 5 ml indespærret luft vandrer 49 % af den opløste brint over i headspace, før laboratoriet bryder forseglingen. Methan falder med 11 %, kulilte med 29 %. Tabene er selektive, ikke ensartede — og selektive tab forskyder de diagnostiske koordinater. Et konstrueret termisk fingeraftryk, der ligger på T2/T3-grænsen i Duval-trekant 1, måles som T3 efter et headspace-tab på 5 ml: en forskydning på 2 procentpoint i %C₂H₄ krydser 50 %-grænselinjen og flytter den diagnosticerede hotspot-temperatur fra 300–700 °C til over 700 °C. Samme transformer, to forskellige diagnoser — alene forårsaget af 5 ml luft. Proceduren i IEC 60475 beder om nul headspace i forseglingsøjeblikket: I en fleksibel aluminiumsflaske presses siderne ind, før låget sættes på, og i en glassprøjte hviler stemplet på olien. Det er ikke pedanteri. Det er fysikken bag en korrekt måling. Disciplinen med at topfylde er det, der afgør resultatet; valget af beholder er sekundært.

1. En væske er sværere at prøvetage, end den ser ud#

Olien i en transformer ser ensartet ud, og det bygger IEC 60475 på: Prøven bør normalt komme fra et sted, der er repræsentativt for hovedmængden af olien. Problemet ligger i selve prøvepunktet. Vand og partikler kan samle sig i aftapningsventilen og ved dens munding, og en prøve, der får dem med, beskriver ventilen og ikke transformeren. De diagnostiske instrumenter længere nede i kæden — gaskromatografi, Karl Fischer-titrering, udstyr til gennemslagsspænding, dielektrisk tabsfaktor — forudsætter alle én sammensætning. De er blinde for, hvor i tanken prøven kom fra.

Standarderne, der styrer prøvetagningen — IEC 60475:2022 for selve proceduren, IEC 60567:2023 for DGA-forberedelse, ASTM D923 i parallelle jurisdiktioner — findes for at omsætte olie, der er tappet ved én ventil, til ét forsvarligt tal for hele transformeren. Proceduren handler ikke om æstetik. Hvert trin kompenserer for én bestemt fysisk proces.

Ifølge IEC 60475 bør prøven normalt tages et sted, hvor den er repræsentativ for hovedmængden af olien, og standarden nævner aftapningsventilen i bunden eller prøvetagningsventilen som eksempler (IEC 60475:2022, §4.2.1.2, p. 14). ASTM D923 forklarer, hvorfor bunden betyder noget, når olien er lettere end vand: Vand og visse andre urenheder findes med størst sandsynlighed på eller nær bunden, og udstyr, der ikke er hermetisk lukket, bør have sit prøveudtag dér (ASTM D923-15 (R2023), §3.1.1.1 og §5.3.1, p. 2). Ingen af de to standarder nævner et prøvepunkt på konservatoren, og vi tager ikke prøven dér i stedet for ved bundventilen.

2. IEC 60475 i praksis — hvad hvert trin egentlig laver#

Vores olieprøvetagningsguide fører teknikeren gennem trin 0 til 6: skyl ventilen → skyl slangen → skyl flasken → fyld flasken → lad flasken løbe over → luk flasken → mærk prøven. Bag hvert trin ligger en fysisk grund, der — når man først har set den — får proceduren til at føles mindre som ritual og mere som instrumentering.

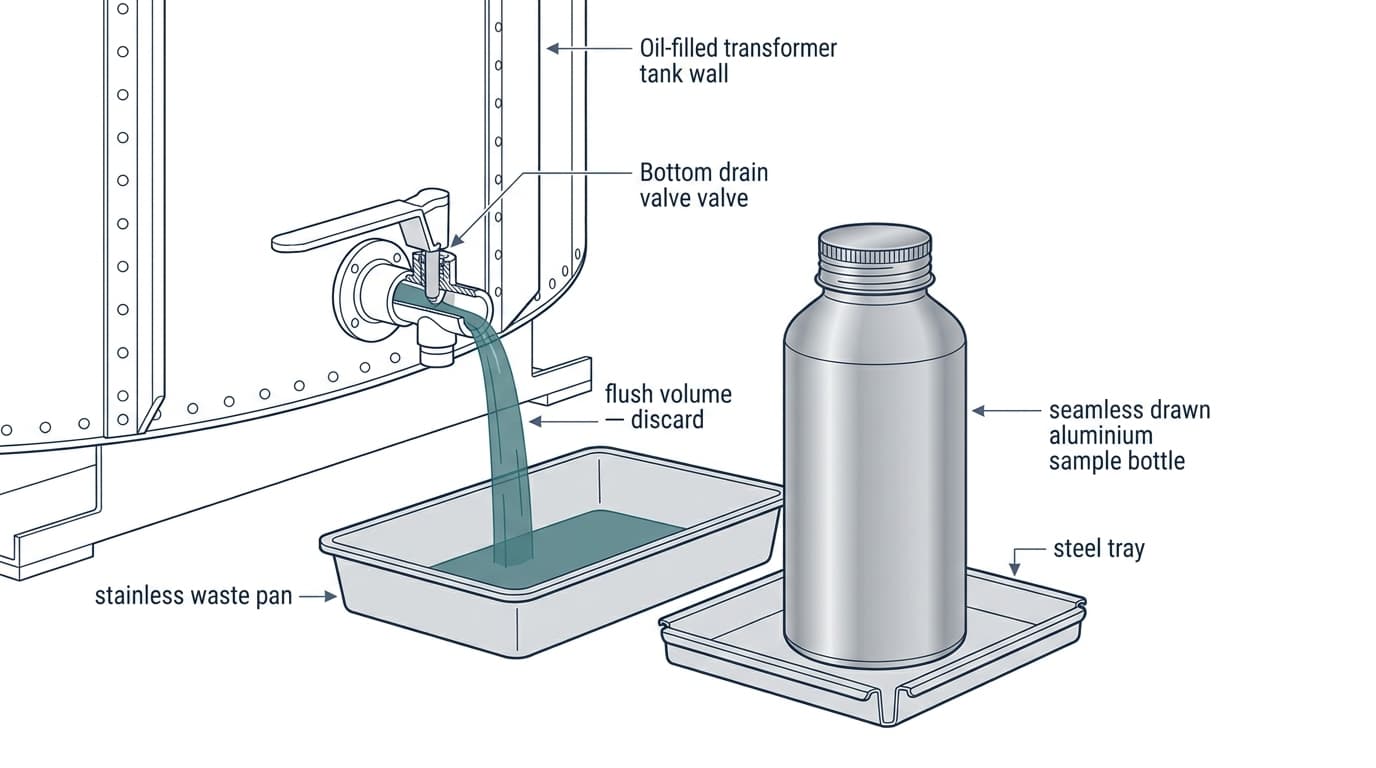

Gennemskylning i to trin. IEC 60475:2022 foreskriver gennemskylningen i to adskilte trin, hvert med sit eget fysiske formål. Først ved selve aftapningsventilen: 2 til 5 l under turbulent strømning (§4.2.1.3, p. 14) — »en tilstrækkelig mængde olie (typisk 2 l til 5 l) under turbulent strømning til at fjerne eventuel forurening (vand og partikler), der kan have samlet sig i aftapningsventilen og ved dens munding« (vores oversættelse). Derefter gennem prøvetagningsslangen ned i en spand: yderligere 1 til 2 l i laminar strømning (§4.2.4.2 a), p. 22) — »omkring 1 l til 2 l olie, der får lov at løbe i laminar strømning til affald … så det sikres, at alle gasbobler er fjernet, før olieprøven tages, og at oliestrømmen ikke driver gasser ud af olien« (vores oversættelse). De to trin gør hver sit. Det turbulente første trin river de vanddråber og partikler løs, der kan have samlet sig i aftapningsventilen og ved dens munding. Det laminære andet trin gør det, klausulen beskriver: Det fjerner gasbobler, før prøven tages, uden at drive opløste gasser ud af olien. Fysisk skifter det også den olie ud, der stod i prøvetagningsslangen, men det siger vi, ikke standarden. At skifte volumen ud er den nemme del; det er den turbulente strømning ved ventilen, der bærer forureningen ud.

Når standardens tal passer, og når vurdering forfiner dem. Standarden er fastsat konservativt for det værste tilfælde, den skal kunne dække. En konsulentpraksis forfiner det tal til den enhed, der står foran os. Ventilskylningen med 2–5 l i turbulent strømning gør to ting på én gang. Den fjerner vand og partikler, der har samlet sig i ventilens dødvolumen. Ifølge IEC 60475 bør anvisningerne om rengøring af prøvepunkt og prøvetagningsudstyr følges nøje ved bestemmelse af vandindhold, dielektrisk styrke, dielektrisk tabsfaktor, grænsefladespænding og partikelindhold (§4.2.1.5, p. 18). Og den fremtvinger den strømningstilstand, der river det løs, som har samlet sig i aftapningsventilen og ved dens munding. Begge begrundelser vejer tungt på en enhed, der er ukendt, ikke er prøvetaget regelmæssigt, har haft problemer med gennemslagsspænding, vandindhold eller tabsfaktor (DDF), eller prøvetages første gang efter olieskift eller andet indgreb. De vejer mindre på en enhed, der prøvetages regelmæssigt og har en stabil trend uden problemer med gennemslagsspænding, vandindhold eller tabsfaktor. Der er også en fysisk grænse. På en kompakt, hermetisk lukket transformer med passivt aftapningstryk og en tyktflydende væske kan den turbulente strømning, standarden beder om, simpelthen ligge uden for rækkevidde, uanset hvor meget der skylles igennem. Ved 40 °C har en naturester omkring fire gange så høj viskositet som en typisk mineralolie (producentdata samlet i CIGRE TB 436:2010, Tabel 5.3, p. 35: 33 og 42 mm²/s for to naturestere, 9 mm²/s for mineralolie). At presse 5 l gennem en sådan ventil i jagt på et Reynolds-tal, fysikken ikke tillader, er ikke god praksis; det er spildt olie i tjeneste af en strømningstilstand, der aldrig indfinder sig. Vores vurdering er, at ventilskylningen kan udelades på en enhed, der har en stabil trend fra regelmæssige prøver og ingen problemer med gennemslagsspænding, vandindhold eller tabsfaktor. Slangeskylningen med 1–2 l i laminar strømning gælder stadig, for det er den, der rydder slangen for gasbobler, før prøven tages. Udelades ventilskylningen, afviger prøvetagningen fra IEC 60475 — det er ikke en fortolkning af standarden. Beslutningen ligger hos anlægsejer eller asset manager. Den træffes bevidst ud fra enhedens historik og journaliseres sammen med prøven, og teknikeren udfører den. Er trenden ukendt, eller har en af parametrene givet problemer, er den fulde IEC-skylning den rigtige procedure, og olieforbruget er prisen for en forsvarlig måling.

Fyld nedefra via en slange til bunden af beholderen. Når prøven endelig skal i en flaske, fører IEC 60475 (§4.2.4 / §4.2.5) den gennem en slange, hvis udløb sidder ved bunden af beholderen. Olien fylder flasken nedefra og fortrænger luften opad gennem en enkelt udløbsvej — der falder aldrig fri olie gennem luft i flasken. Et frit fald ville opløse atmosfærisk N₂ og O₂ i prøven og løfte opløste fejlgasser ud af den.

Lad flasken løbe over. Derefter løber omkring to flaskefulde over ned i spanden, og slangen trækkes langsomt ud, mens olien stadig løber (§4.2.4.2 c), p. 22). Begrundelsen er vores, ikke klausulens: Overløbet skyller den sidste rest af den oprindelige luft ud.

Klem først, luk så. Først nu klemmes der let på flaskens sider, til den er helt fyldt med olie, og låget skrues godt fast (§4.2.4.2 c), p. 22). Rækkefølgen er vigtig: Når man klemmer på siderne, efter at slangen er trukket ud, stiger olien op til kanten, så låget lukker mod olie og ikke mod luft. Pakningen er til engangsbrug, medmindre den har alufolie på oliesiden (§4.2.4.1 a), p. 21). Pakningens materiale bør vælges efter væsken: til mineralolie polyethylen (PE), PTFE eller nitrilgummi (NBR) med mere end 30 % nitril; til andre isolationsvæsker end mineralolie, fx naturlige og syntetiske estere, PTFE og ikke NBR eller silikonegummi (§4.2.4.1 a), p. 21).

De fire discipliner gør ét og samme: de holder kontaktfladen mellem luft og olie så lille som muligt i hvert eneste øjeblik fra tanken til den lukkede flaske. Hvorfor det betyder noget, står i sektion 4.

3. Beholderen — hvad der reelt løser headspace-problemet#

Beholdere falder i fire kategorier, der hver har sit eget forhold til gastabsmekanismen.

Plastflasker. Plastvægge er gennemtrængelige for små molekyler. IEC 60475:2022 (§4.2.1.5, p. 18) giver både reglen og begrundelsen: "The use of plastic bottles is not permitted for DGA, water and dielectric strength, since ambient air contamination and gas losses can occur by diffusion through the plastic." Plast er ikke en billig variant til de prøver; det er forkert.

Stive glasflasker. Glas er uigennemtrængeligt for gas i den tid, transporten varer, og kemisk inert. Svagheden er stivheden. Ifølge IEC 60475:2022 bør glasflasker og stive metalflasker ikke fyldes helt. Olieniveauet holdes et par centimeter under randen, typisk med 1,5 til 3 cm eller 3,5 til 7 ml luft, så olien kan udvide sig, når den bliver varmere. Standarden siger også, at flasken skal fyldes med mindst 90 % olie, så luften kan udvide sig, når temperaturen falder, og en glasflaske ikke imploderer (§4.2.5.2, p. 22). IEC nævner desuden, at nogle virksomheder fylder stive flasker helt, når transport og opbevaring ikke er særlig krævende, og kun skruer låget let på med fingrene. Låget har en konisk tætning af polyethylen, som lader lidt olie slippe ud, når olien udvider sig. Trækker olien sig sammen, når den køler af, holder tætningen luften ude, og flasken skal så varmes op til prøvetagningstemperaturen, så gasserne opløses igen, før der analyseres for opløste gasser (§4.2.5.2, p. 23). Det er i den luft, der står tilbage i en stiv flaske, at den diagnostiske skade i sektion 4 opstår.

Trukne aluminiumsflasker, topfyldte. Det er det svar på fordelingsproblemet, der holder i felten. IEC 60475:2022 (§4.2.4.1 a)) lyder: "Metal bottles made of drawn aluminium or of welded tin are flexible and do not need oil expansion devices. They should be filled completely with oil by pressing on the bottle sides before closing the bottle." Flasken fyldes nedefra og løber over. Slangen trækkes ud, mens olien stadig løber, og siderne klemmes let, til flasken er helt fuld. Til sidst skrues låget på (§4.2.4.2 c), p. 22). Væggen flekser derefter ud, når olien varmes, og ind, når den afkøles — flaskens skal gør det samme arbejde som et sprøjtestempel, blot fordelt over en langt større fleksibel overflade. Det resterende headspace i forseglingsøjeblikket er reelt nul. Flasken tåler hård medfart i felten, kan pakkes i transportkasser uden hensyn til skørhed, er uigennemsigtig (en fordel for lysfølsomme væsker) og overlever at blive tabt på en stålrist fra en vindmøllenacelle. IEC 60475 §4.2.4.1 a) accepterer fleksible metalflasker "made of drawn aluminium or of welded tin" og tilføjer, at metalflasker "should not be soldered, as materials used for soldering can contaminate the oil". En trukket aluminiumsflaske går et skridt videre: ét stykke metal og slet ingen samling.

Glassprøjter. En glassprøjte med tilpasset stempel og cylinder efter IEC 60475:2022 (§4.2.2.1) opnår samme nul-headspace-tilstand ved en anden mekanisme. Trin §4.2.2.2 c) beskriver fyldningen: "the plunger should not be withdrawn but allowed to move back under the pressure of the oil". Enhver luftboble drives ud før forseglingen, og transportbeholderen er udformet, så den "hold the syringe firmly in place during transport but [allow] the syringe plunger freedom to move" (IEC 60475:2022, §4.2.2.1 b)). Når olie, der er tappet varm fra transformeren, køler af på vejen til laboratoriet, trækker stemplet sig tilbage; når den varmes, glider stemplet ud. Det er grunden til, at IEC 60475 foretrækker en sprøjte med tilpasset stempel og cylinder til DGA: "to allow the piston to flow freely with oil volume variations" (§4.2.2.1 a), p. 19). For fleksible metalflasker opstiller IEC 60475:2022 (§4.2.4.1 a)) en kvantitativ prøve: en konstruktion af flaske og pakning er acceptabel, hvis den giver et brinttab på under 2,5 % pr. uge.

Glassprøjten og den topfyldte aluminiumsflaske er to udgaver af samme fysiske princip: et headspace $V_G$ på nul i forseglingsøjeblikket og en frihedsgrad (stempel eller væg), der lader rumfanget følge de termiske udsving uden at bryde forseglingen. IEC 60475 opfører begge som egnede beholdere til analyse af opløste gasser (§4.2.1.5, Tabel 2, p. 18). Ostwald-modellen er ligeglad med, hvilken beholder olien sidder i. Tabet afgøres af headspace-rumfanget i forhold til olierumfanget, vægtet med hver gas' opløselighed.

Fordi det er headspace-rumfanget $V_G$ og ikke beholderen, der afgør resultatet, kan det normale valg i felten træffes ud fra praktiske hensyn: en aluminiumsflaske. Én prøvehandling, én flaske, hele panelet. En 1 200 ml trukket aluminiumsflaske, topfyldt og presset ind på siderne, før låget sættes på, rummer nok olie til DGA, hele panelet af generelle egenskaber (vand, BDV, DDF, IFT, AN, viskositet, brændpunkt) og enhver specialanalyse, asset-ejeren har bestilt. IEC 60475 opfører den fleksible metalflaske som egnet til DGA, vand, tabsfaktor, gennemslagsspænding og de øvrige kemiske og fysiske analyser (§4.2.1.5, Tabel 2, p. 18). Standarden bemærker også, at "adsorption on aluminium surfaces of water contained in oil is possible" (§4.2.4.1 a), p. 21), men angiver hverken, hvor stor effekten er, eller hvordan den afhjælpes. En 120 ml trukket aluminiumsflaske, samme konstruktion, rummer nok til DGA alene, når DGA er den eneste analyse på ordren. Det rumfang ligger under de flaskestørrelser, IEC 60475 opgiver: typisk 250 ml til 2,5 l for en fleksibel metalflaske (§4.2.4.1 a), p. 21) og 125 til 2 500 ml i Tabel 2. Den lille flaske rummer dog mere end de 25 til 100 ml olie, som Tabel 2 angiver til opløste gasser, og den store flaske på 1 200 ml ligger inden for tabellens 1 000 til 2 000 ml til alle analyser (§4.2.1.5, Tabel 2, p. 18). En glassprøjte er ikke en del af det faste kit, og vi leverer den kun i særtilfælde: når kundens acceptprotokol kræver den, eller efter aftale. En sådan aftale kan være aktuel, hvor feltforholdene gør sikker topfyldning vanskelig, eller ved undersøgelse af en brintrig fejl, hvor en tredjepart senere kan ønske en prøve i sprøjteformat på arkiv. Vi er ærlige om det pragmatiske: vi fremstiller ikke sprøjten som "bedre fysik", for det er den ikke. Det er samme fysik i en anden form — en form, der er sværere at holde pålidelig gennem felthåndteringen end en fleksibel flaske presset flad, før låget sættes på.

4. Ostwald i tal — hvorfor 5 ml headspace vender en diagnose#

Det er den sektion, der retfærdiggør proceduren.

Ostwald-opløselighedskoefficienten $k_O$ er forholdet mellem en gas' koncentration i olien og dens koncentration i gasfasen ved termodynamisk ligevægt (IEC 60567:2023, Annex A, Tabel A.1). Den forstås bedst som en fordeling: hvor molekylerne sidder, når systemet er i ro.

Værdierne for de diagnostiske gasser i mineralolie ved 25 °C er:

(Kilde: IEC 60567:2023, Annex A, Tabel A.1, p. 53. ASTM D3612-02 (Reapproved 2026), §31 / Tabel 6, p. 16, rapporterer fordelingskoefficienter ved 70 °C i Voltesso 35, der afviger fra IEC-værdierne ovenfor med op til ~33 % — H₂ med +33 %, C₂H₆ med −26 %, C₂H₄ med −20 %. Spændet illustrerer, at fordelingskoefficienter er temperatur- og baseolieafhængige; IEC-tabellen er ved 25 °C på tværs af "current types of mineral insulating oil", ASTM-tabellen ved 70 °C i en specifik olie.)

Jo mindre koefficienten $k_O$ er, jo mindre vil gassen blive i olien, og jo lettere vandrer den over i en gasfase, den er i kontakt med. Brint — den gas, der signalerer partial discharge og begyndende elektrisk fejl, den tidligste advarsel om stress i isolationen — har den mindste koefficient $k_O$ af alle de diagnostiske gasser.

For en forseglet prøveflaske med et olierumfang $V_L$ og et headspace-rumfang $V_G$ over olien giver massebalancen den andel af hver gas, der bliver tilbage i oliefasen ved ligevægt:

$$f_{\text{oil}} = \frac{k_O \cdot V_L}{k_O \cdot V_L + V_G}$$

(Massebalanceudledning: ASTM D3612-02 (Reapproved 2026), §27.1, ligninger (14)–(17), p. 13–14. IEC 60567:2023 giver i det informative Annex D (p. 58) laboratoriet korrektionen $C_C = C_m (1 + V_G / (k_O \cdot V_L + V_G))$ for hver gas og beskriver luftrummet i en stiv flaske som omkring 2 til 5 ml, afhængigt af om den rummer 1 eller 2 l. Ved den tomvolumenandel på 5 %, der bruges nedenfor, korrigerer den brintværdien for lidt op: fra 36,0 til 53,5 μL/L mod 70 μL/L efter massebalancen.)

Modellen forudsætter et headspace, der i udgangspunktet er gasfrit; atmosfærisk tilbagestrømning (O₂, N₂, spor af CO₂ fra luften) behandles for sig i afsnittet om asymmetri nedenfor.

Eksemplet er en 100 ml flaske med 95 ml olie som olierumfanget $V_L$ og 5 ml indespærret luft som headspace-rumfanget $V_G$ over olien. Tomvolumenandelen på 5 % er mindst ti gange så stor som den andel, luftrummet på 2 til 5 ml udgør i en stiv flaske på 1 eller 2 l ifølge IEC 60567. Den ligger dog stadig inden for reglen i IEC 60475 om, at en stiv flaske skal fyldes med mindst 90 % olie. Tabellen ser sådan ud:

Hovedpointen er ikke, hvor stort tabet er. Det er, at det er selektivt. De lette gasser med lav opløselighed — H₂, N₂, CO, O₂ — fjernes fortrinsvis. De tunge kulbrinter og CO₂ bliver i olien. Et laboratorium, der åbner flasken og analyserer oliedelen, ser et fingeraftryk, der gas for gas er forskudt væk fra det, der var opløst, da flasken blev forseglet. Forskydningerne går den forkerte vej for den diagnostiske nøjagtighed: H₂, CH₄ og CO er de tidlige advarselsgasser.

Headspace-tabsberegner

Vælg en fejlgas, flyt skyderne for Prøvevolumen og V_G, og se fordelingen forskyde sig i en levende animation af flasken og i et forstørrelsesglas over molekylerne.

Prøv selv

Den diagnostiske konsekvens viser sig dér, hvor fingeraftrykket plottes. Læg $f_{\text{oil}}$-værdierne ovenfor på et konstrueret termisk fingeraftryk (syv gasser, placeret lige inden for T2-båndet i Duval-trekant 1), og genberegn størrelserne efter IEC 60599:2022:

Illustrativt eksempel, konstrueret fingeraftryk

Gas	Sand (μL/L)	Målt efter 5 ml headspace (μL/L)
H₂	70	36,0
CH₄	280	249,4
C₂H₂	12	11,5
C₂H₄	280	272,2
C₂H₆	70	68,7
CO	300	214,5
CO₂	2 250	2 146,4

Duval-trekant 1-koordinat	Sand	Målt	Forskydning	Zone
%C₂H₄	48,95 %	51,06 %	+2,11 pp	T2 → T3
%CH₄	48,95 %	46,78 %	−2,17 pp	—
%C₂H₂	2,10 %	2,16 %	+0,06 pp	—

Samme transformer, samme opløste gasser, to diagnoser. Det sande fingeraftryk ligger ved %C₂H₄ = 48,95 % — lige inden for T2-båndet i Duval-trekant 1, hotspot 300–700 °C (IEC 60599:2022, Figur B.3). Efter 5 ml headspace stiger den målte %C₂H₄ til 51,06 % — over 50 %-linjen, ind i T3, hotspot over 700 °C (IEC 60599:2022, §3.2.2). Drivkraften er den selektive fordeling: CH₄ har en koefficient $k_O$ på 0,429 og taber 10,9 % af sin masse til headspace, mens C₂H₄ med sine 1,84 kun taber 2,8 %. Nævneren i Duval-koordinaten falder hurtigere end tælleren, og fingeraftrykket vandrer over zonelinjen.

Forskydningen lever på den grafiske fremstilling i Duval-trekant 1, ikke på forholdsklassifikationen i IEC 60599:2022 Tabel 1. Tabel 1 alene ville kalde dette fingeraftryk T2 både før og efter — C₂H₂/C₂H₄ holder sig på ~0,04, CH₄/H₂ løber fra 4,00 til 6,94 (+73 %, uden øvre grænse på CH₄/H₂ for de termiske bånd T2 og T3 per IEC 60599:2022, Tabel 1), og C₂H₄/C₂H₆ forskyder sig fra 4,00 til 3,96 — stadig inde i 1–4-T2-båndet. Faren er mere subtil end et skift i et af tabellens gasforhold og viser sig dér, hvor de fleste asset-teams faktisk læser resultatet: på den grafiske Duval-trekant i rapporten.

En anden kategoriforskydning går samme vej. For et fingeraftryk med sand CO₂/CO = 7,5 stiger den målte værdi til 10,01 — og lander reelt på grænsen i IEC 60599:2022 (§5.5): »høje CO₂-værdier (> 10 000 ppm) og høje CO₂/CO-forhold (> 10) kan tyde på let overophedning af papir (< 160 °C) eller på olieoxidation, især i åbne transformere« (vores oversættelse). Det absolutte CO₂-forbehold gælder stadig, men CO₂/CO-forholdet krydser grænsen entydigt. Det er en blød grænse med flere mulige medvirkende årsager, men den ændrer den anbefalede opfølgning — furananalyse (IEC 61198) over for test for olieoxidation — selv når ingen fejlklassifikation har ændret sig i Tabel 1.

Eksemplet er konstrueret ud fra fordelingsligningen og ikke målt i felten. Fingeraftrykket er valgt, så det ligger præcis på T2/T3-grænsen i Duval-trekant 1, og headspace-forskydningen dermed krydser zonelinjen rent. Det er en pædagogisk illustration af retning og størrelse på den diagnostiske forskydning, ikke en TriboTech-case.

Hvad modellen antager — og hvad luft faktisk indeholder

Ostwald-fordelingen ovenfor behandler headspace som et neutralt gasreservoir. I praksis er headspace i en dårligt topfyldt flaske atmosfærisk luft — og luftens sammensætning skaber en asymmetri, der har betydning for, hvordan resultatet skal læses.

Atmosfærisk luft indeholder O₂ ved ~21 %, N₂ ved ~78 %, CO₂ ved ~420 ppm, methan ved ~1,9 ppm og praktisk talt ingen højere kulbrinter (C₂H₂, C₂H₄, C₂H₆). For O₂ og N₂ kan fordelingen gå begge veje — en flaske med indespærret luft kan tabe opløst O₂ og N₂ til headspace eller optage dem derfra, alt efter hvad olien ankom med. Målinger af O₂ og N₂ på en dårligt topfyldt prøve er upålidelige i begge retninger.

For fejlgasserne er asymmetrien ensidet. Atmosfærisk luft har ingen acetylen, ingen ethylen, ingen ethan — og methan kun i et knap målbart spor. Indespærret luft kan trække kulbrintefejlgasser ud af olien, men den kan ikke tilføre dem.

Det besvarer et spørgsmål, vi ofte hører: "Kan det forhøjede methan i vores DGA skyldes forurening under prøvetagningen?" Ikke fra luften i flasken: Atmosfæren indeholder kun et spor af methan. Men prøvetagningen kan tilføre gas ad andre veje, og IEC 60475:2022 nævner dem. En plastslange bør kun bruges én gang, fordi den "has a memory effect and can contaminate the oil sample when sampling for DGA" (§4.2.3.1 a), skrevet til prøvetagning med ampul). En trevejshane af plast bør være ny til hver prøve, fordi "it can be contaminated with the previous oil sample" (§4.2.2.1 a)). Og i den opbevarede prøve kan oxidation danne kulbrinter, kulilte og kuldioxid, og lys fremskynder den reaktion. IEC beder om, at analysen udføres så hurtigt som muligt efter prøvetagningen: "to avoid oxidation reactions" (§4.3). Luft i flasken kan kun skjule en fejl, som kulbrinterne ellers ville vise. Det er resten af prøvetagningskæden, der skal udelukkes, før en forhøjet værdi tilskrives transformeren.

Proceduren i sektion 2 — gennemskylningen i to trin, fyldningen nedefra, overløbet på omkring to flaskefulde og presningen af siderne, før låget sættes på — findes, fordi denne forskydning er strukturel. Når luften først er i flasken, kan ingen laboratoriekorrektion rette skaden helt op. Ved en stiv flaske beder IEC 60475 prøvetageren om at notere på etiketten, hvor meget luft der omtrent er i flasken, og laboratoriet skal beregne korrektionen for den gas, der er tabt til luften, som angivet i Annex D i IEC 60567 (IEC 60475:2022, §4.2.5.2, p. 22). Annex D beskriver luftrummet i en glasflaske eller en stiv metalflaske som omkring 2 til 5 ml, afhængigt af om flasken rummer 1 eller 2 l. Ifølge samme anneks er korrektionerne, 10 til 5 %, i almindelighed kun væsentlige for brint og kulilte (IEC 60567:2023, Annex D, p. 58). Korrektionen tager udgangspunkt i den omtrentlige luftmængde på etiketten. Med den større luftandel i eksemplet ovenfor ender den korrigerede brintværdi et godt stykke under den sande.

Det rette svar er at fjerne headspace ved kilden. Ostwald-modellen siger ikke "brug en glassprøjte"; den siger "bring headspace-rumfanget $V_G$ ned på nul før forsegling, og hold det på nul under transport". En trukket aluminiumsflaske, topfyldt til randen og med siderne presset ind, før låget sættes på, opfylder den betingelse. Det gør en helglassprøjte med stemplet hvilende på olien også. IEC 60475 opfører begge til DGA (§4.2.1.5, Tabel 2, p. 18). En lille stiv flaske med 5 ml luft gør ikke.

5. TriboTechs valg — prøveøkonomi der ikke går på kompromis med fysikken#

Der ligger en designfilosofi under kit-listen. Vi optimerer efter diagnostisk relevans i felten, ikke laboratorieperfekt sub-ppm-følsomhed, og vi bygger proceduren op om den begrænsning, at én prøvehandling skal levere alt det, asset-teamet har brug for.

Ostwald-argumentet ovenfor er skarpt på fejldetektionsniveau — forskellen mellem en T1- og en T2-klassifikation, forskellen mellem at opdage, at papirisolationen er involveret, og at overse det. Det er ikke et sub-ppm-argument. IEC 60599 tager ikke gasforholdene i brug ved en bestemt gassum. Ifølge standarden er gasforhold signifikante og bør kun beregnes, når mindst én gas ligger over de typiske værdier for både koncentration og stigningshastighed. Den anbefaler dog også at beregne dem, når en eller flere gasser har stigende eller unormale koncentrationer, selv om de ligger under de typiske værdier (IEC 60599:2022, §6.1 c)). Standarden siger også, at man skal undgå at beregne forhold, når koncentrationerne ikke er høje nok til at være rimeligt nøjagtige ifølge IEC 60567. Duval-trekant 1 står i samme standard som en grafisk fremstilling af gasforhold (Figur B.3). Over ti gange den analytiske detektionsgrænse er usikkerheden på DGA-værdierne typisk ±15 %, og IEC bemærker, at det også kan påvirke usikkerheden på gasforholdene. Derunder stiger usikkerheden hurtigt, til typisk ±30 % ved fem gange detektionsgrænsen, og IEC maner til forsigtighed med at beregne forhold ved så lave niveauer (§6.2). Et headspace-tab sænker de målte koncentrationer af fejlgasserne, især af brint og kulilte, og kan derfor også flytte de stigningshastigheder, der afgør, om et forhold overhovedet skal beregnes. Når forholdet beregnes, flytter det samme tab også selve forholdet. IEC 60475 venter heller ikke, til der er et forhold at beregne. Til DGA kalder standarden det afgørende at følge prøvetagningsprocedurerne nøje: »for at minimere tab af gasserne med lav opløselighed (H₂ og CO) og optagelse af luft ved lavt samlet gasindhold« (IEC 60475:2022, §4.2.1.5, p. 18; vores oversættelse).

Så vi trækker linjen på det niveau, fysikken faktisk bekymrer sig om:

1. Trukket aluminiumsflaske som det normale feltvalg. En 1 200 ml flaske leverer hele panelet (DGA + generelle egenskaber + enhver specialanalyse) fra én prøvehandling; en 120 ml flaske dækker DGA alene, når det er det eneste, ordren angiver. Topfyldt, siderne presset ind, før låget sættes på — headspace-rumfanget $V_G$ tæt på nul i forseglingsøjeblikket.
2. Glassprøjte kun i særtilfælde. Ikke en del af det faste kit. Leveres, når kundens acceptprotokol kræver en prøve i sprøjteformat, eller efter aftale. En aftale kan fx være aktuel, når brintrige fejl er under aktiv undersøgelse, eller når feltforholdene (kulde, vibration, besværlig adgang) gør sikker topfyldning af en fleksibel flaske vanskelig. Ikke "bedre fysik" — samme fysik, anden udførelse, sværere at håndtere pålideligt i felten.
3. Prøvetagning ved bundventilen under repræsentativ belastning. Ingen konservatorport som erstatning.
4. Gennemskylning i to trin, fyldning nedefra, overløb på omkring to flaskefulde, derefter klem og luk. Som udgangspunkt. Ventilskylningen udelades kun på de betingelser, der står i sektion 6, og afvigelsen fra IEC 60475 journaliseres. Slangeskylningen på 1–2 l udelades aldrig.
5. Duval og IEC 60599-forhold anvendes på de betingelser, IEC 60599 selv stiller. Vi beregner dem, når mindst én fejlgas ligger over de typiske værdier for koncentration og stigningshastighed, eller når den stiger eller er unormal, selv om den ligger under dem (IEC 60599:2022, §6.1 c)). Er koncentrationerne ikke høje nok til at være rimeligt nøjagtige, rapporterer vi gasmønsteret og trenden, ikke en fejlzone.

Hvad vi ikke vil foregive at levere: ppb-følsomhed på hver prøve, et perfekt bevaret gasindhold målt til to decimaler eller et resultat, der er mere præcist, end den diagnostiske ramme kan bruge. De diagnostiske rammer er kalibreret på data, der rummer de samme prøvetagningsrealiteter, som vores gør. Et målesystem, der leverer flere decimaler, end rammen kan bruge, er teknik for syns skyld.

Hvad vi vil levere: en prøve, hvis gasindhold ikke er strippet med 49 % på H₂, før den når kromatografen, i en beholder, asset-ejerens laboratorium kan modtage uden en separat håndteringsprotokol pr. analyse. Én prøvehandling, én flaske, hele panelet. Det er forskellen mellem en forsvarlig diagnose og en, der bygger på en prøve, virkeligheden allerede har forvansket — og det er også forskellen mellem et prøvetagningsprogram, der kan skaleres på tværs af en transformerflåde, og et, der kræver en ny kit-opsætning, hver gang der føjes en ny analyse til.

Multi-gas Duval-forskydning

Vælg et fejl-fingeraftryk, og se de sande og målte punkter forskydes over Duval-trekant 1 og Unified Pentagon, når V_G vokser. Fingeraftrykkene er illustrative og konstrueret, så de falder i de navngivne zoner i IEC 60599:2022 og Unified Pentagon (CIGRE 2023).

Prøv selv

Vi holder linjen i grænsetilfælde. Hvis en prøve ankommer med et unormalt mønster gas for gas, med unaturligt lavt H₂ i forhold til CH₄, eller med en CO₂/CO, der har forskudt sig den forkerte vej mellem to på hinanden følgende prøver uden en tilsvarende ændring i transformerens tilstand, ser vi først på prøvetagningskæden. Prøvetagningsartefakter er almindelige; transformerfejl er de ikke. Den mest sandsynlige forklaring på en pludselig engangsanomali er en 5 ml luftlomme, der sneg sig ind, fordi flaskens sider ikke blev presset, før låget kom på — ikke en ny fejlmekanisme.

6. Sådan læser vi standarden i felten#

Vi reciterer ikke IEC 60475. Vi hjælper asset-ejere med at finde vej i den. Standarderne findes, fordi den værste enhed, prøvetaget af det dårligst oplærte mandskab på den værste dag, stadig skal levere et forsvarligt resultat. Det er det rigtige designvalg for en publiceret procedure — den skal kunne dække alt fra en 60 år gammel, ukendt breather-transformer med en korroderet aftapningsventil til en splinterny, kompakt hermetisk enhed med ren ventilmunding og dokumenteret prøvetagningshistorik. Det konservative tal er det rigtige tal, når intet andet er kendt.

Et konsulentengagement tilfører det, standarden ikke kan: den specifikke enhed, der står foran os, dens prøvetagningshistorik, hvad de tidligere prøver viser, hvad asset-teamet faktisk forsøger at lære af denne prøverunde, og den fysik, der afgør, hvad der er opnåeligt ved netop denne ventil på netop denne væske ved netop denne temperatur. Med den viden forfines den samme procedure til ét af to driftspunkter, og den eneste forskel på dem er ventilskylningen.

Turbulent Reynolds er ikke en knap, man trykker på. Det er en strømningstilstand, der kræver aftapningstryk og lav viskositet på samme tid, og på en passiv, hermetisk lukket esterenhed kan kombinationen simpelthen ligge uden for rækkevidde. Mere skylning skaber ikke en turbulens, som aftapningstrykket ikke kan opretholde; det uddyber kun det olieunderskud, asset-teamet bagefter skal fylde op. På en kompakt naturestertransformer med en lille oliemængde koster en prøvehandling cirka 7–11 l olie: en 1 200 ml prøveflaske plus 2–5 l ventilskylning, 1–2 l slangeskylning, en tredjedel flaskefuld til at skylle flasken (§4.2.4.2 b)) og omkring to flaskefulde overløb. På en lille hermetisk enhed går den mængde direkte fra den reserve, enheden har, før den skal efterfyldes, og det mærker asset-teamet. Det ved standarden også: "With small oil-volume equipment, it is essential to ensure that the total volume of oil drawn off does not endanger the operation of the equipment" (IEC 60475:2022, §4.2.1.2, p. 14). Har en sådan enhed en stabil trend og ingen problemer med gennemslagsspænding, vandindhold eller tabsfaktor, sparer man 2–5 l pr. prøvehandling ved at udelade ventilskylningen, og forbruget falder til cirka 5–6 l. Slangeskylningen, flaskeskylningen og overløbet beholdes. En kompakt hermetisk enhed med ukendt trend får stadig den fulde skylning.

Vurderingen er ikke "ignorér standarden". Den er "vid, hvorfor tallet står i standarden, og vid, om enheden foran dig har brug for det". Sommetider er svaret, at den fulde skylning stadig er det rigtige: på en ukendt enhed, efter et indgreb, eller hvor gennemslagsspænding, vandindhold eller tabsfaktor har givet problemer. Sommetider er svaret, at trenden er stabil, at de parametre ikke har givet problemer, og at ventilskylningen kan udelades, mens slangeskylningen på 1–2 l beholdes. Den anden vurdering er en afvigelse fra IEC 60475. Det er anlægsejer eller asset manager, der træffer den, og den er forsvarlig, når begrundelsen er journaliseret sammen med prøven.

Det er det, konsulentekspertise er — at vide, hvorfor tallet står i standarden, og at vide, hvornår enheden foran dig har brug for et andet tal.

7. Felttjekliste#

For teknikeren ved ventilen:

1. Brug en trukket aluminiumsflaske som det normale valg — en 1 200 ml flaske til hele panelet, en 120 ml flaske til ordrer på DGA alene. Begge er egnede til DGA, når de topfyldes korrekt (IEC 60475 opfører den fleksible metalflaske til DGA, Tabel 2). En glassprøjte hører ikke til det faste kit. Brug den kun, når kundens protokol kræver det, eller efter aftale, fx når en brintrig fejl undersøges, eller når feltforholdene gør sikker topfyldning af den fleksible flaske vanskelig.
2. Disciplinen med at topfylde er den afgørende kontrol. Fyld nedefra, lad omkring to flaskefulde løbe over, og træk slangen langsomt ud, mens olien stadig løber. Klem derefter let på aluminiumsflaskens sider, til den er helt fuld, og skru låget godt fast. Intet synligt luftrum. Ingen undtagelser, intet "tæt nok".
3. Prøvetag ved bundventilen under repræsentativ belastning. Brug ikke en prøve fra konservatoren i stedet.
4. Skyl i to trin som udgangspunkt: typisk 2–5 l i turbulent strømning ved aftapningsventilen for at rive akkumuleret vand og partikler løs (IEC 60475:2022 §4.2.1.3), derefter omkring 1–2 l i laminar strømning gennem prøvetagningsslangen ned i en spand, til der ikke kommer flere gasbobler (§4.2.4.2 a)). Har enheden en stabil trend fra regelmæssige prøver og ingen problemer med gennemslagsspænding, vandindhold eller tabsfaktor, kan anlægsejer eller asset manager beslutte at udelade skylningen ved aftapningsventilen; slangeskylningen på 1–2 l beholdes. Det er en afvigelse fra IEC 60475, så journalisér den sammen med prøven. Er trenden ukendt, eller har en af parametrene givet problemer, så skyl i begge trin.
5. Fyld nedefra gennem en slange. Lad ikke olien falde frit gennem luften.
6. Lad omkring to flaskefulde løbe over ned i spanden, og træk derefter slangen langsomt ud, mens olien stadig løber.
7. Klem let på siderne, til flasken er helt fuld, og skru låget godt fast. Genbrug ikke pakningen, medmindre den har alufolie på oliesiden.
8. Luk ventilen, tag slangen af, mærk prøven, og efterspænd låget, når olien er kølet af til omgivelsestemperatur (IEC 60475:2022 §4.2.4.2 d)). Pak aluminiumsflasken i en transportbeholder, der beskytter den (§4.2.4.1 b)), og send den af sted uden ophold: Analysen bør udføres så hurtigt som muligt efter prøvetagningen (§4.3). Er en glassprøjte i brug, transportér den med stemplet frit til at bevæge sig (§4.2.2.1 b)).

Hele proceduren, trin 0 til 6 med illustrationer, ligger på vores olieprøvetagningsguide. Den diagnostiske fortolkning, prøven indgår i, ligger i Hvad din transformerolie fortæller dig. Når gasserne når rene frem til kromatografen, klassificerer Duval-trekantsværktøjet fejlzonen på sekunder.

Prøv selv: Indtast dine DGA-resultater i Duval-trekantsværktøjet, og se, hvilken fejlzone din transformer falder i. Værktøjet forudsætter, at prøven er ren. Proceduren ovenfor er det, der gør den forudsætning sand.

Beholderen er ikke et emballagespørgsmål. Den er det første instrument i den diagnostiske kæde.

---

Driver du en flåde, hvor DGA er den førende indikator for transformerens tilstand — vind, vand, hyperscale-datacentre, industriel kraftvarme — og ønsker du en prøvetagningsprotokol benchmarket mod standarderne ovenfor og mod din specifikke udstyrspopulation, så kontakt os. Prøvetagningskittet, protokollen, den analytiske kæde og den diagnostiske konklusion er en del af engagementet. Vi hjælper asset-teams med at bygge en prøvetagnings- og fortolkningskæde, der holder under audit og giver konklusioner, du kan forsvare i en hændelsesgennemgang.
