Introduktion: Livsnerven i dine elektriske aktiver
En transformerfejl kan koste millioner i udstyrsskader, tabt omsætning og nødreparationer—men advarselstegnene ligger ofte usynligt opløst i olien længe før et havari.

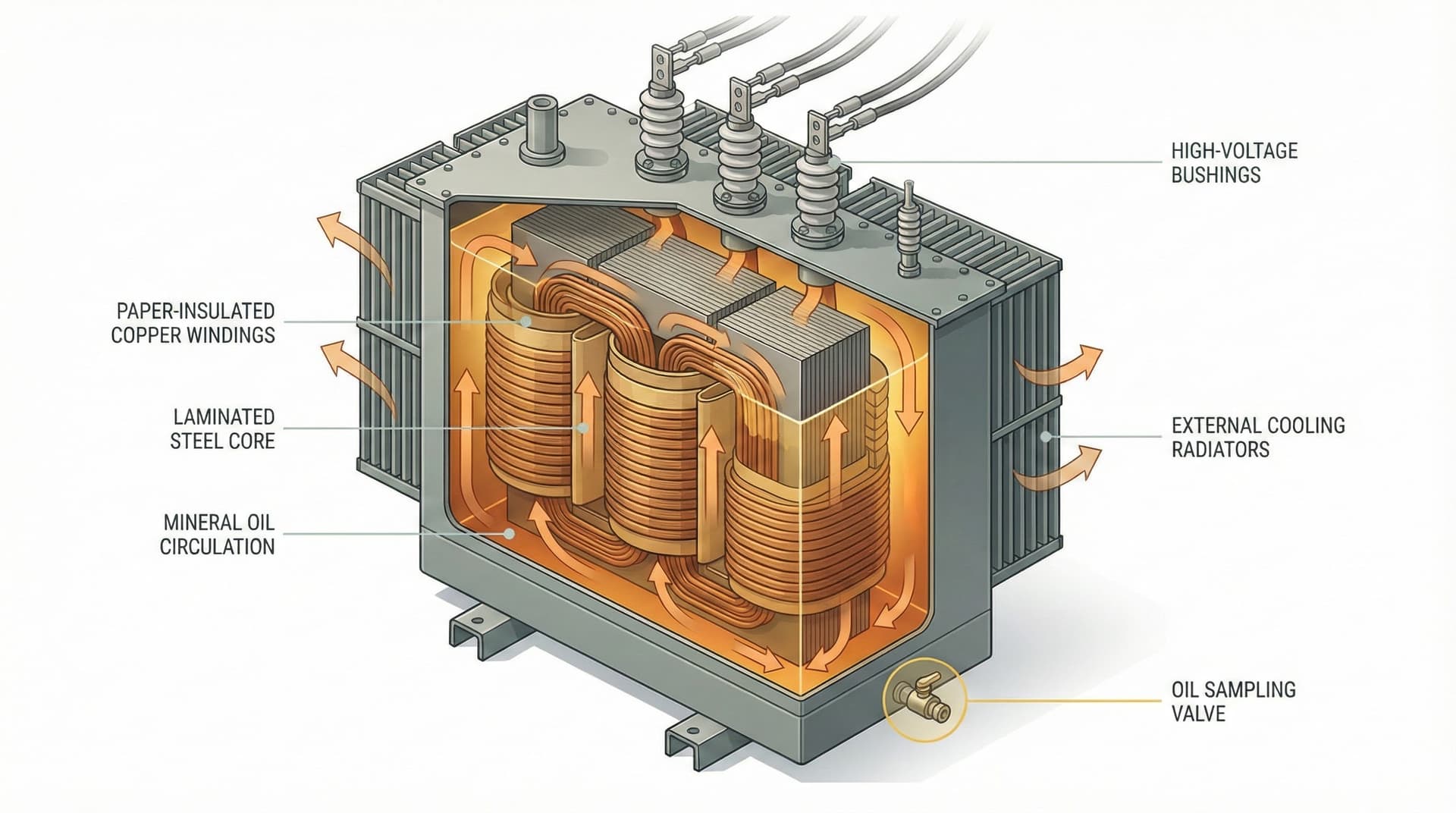

Tænk på isolationsvæsken inde i en krafttransformer som dens livsnerve. Ligesom en læge kan tage en blodprøve for at forstå en patients helbred, kan ingeniører analysere en lille prøve af denne væske for at diagnosticere tilstanden af kritisk elektrisk udstyr til millioner af kroner. Nøglen er at vide, hvad man skal kigge efter.
Ifølge internationale standarder som IEC 60296 tjener disse specialiserede væsker to primære, ufravigelige funktioner:
Isolering: Væsken er en kraftfuld elektrisk isolator. Den fylder mellemrummene mellem interne højspændingskomponenter og forhindrer elektriciteten i at springe—eller "lysbue"—mellem dem. Uden den ville en massiv kortslutning opstå og ødelægge udstyret.
Køling: Når strømmen flyder, genererer de aktive dele af udstyret enorm varme. Isolationsvæsken optager varmen og fører den væk til kølesystemet, så komponenterne ikke bliver overophedet.
Væskerne bruges i mange slags højspændingsudstyr, men forbindes især med krafttransformere, måletransformere, gennemføringer og visse typer koblingsudstyr. IEC 60296 omfatter ikke olie til imprægnering af kabler.
Men disse væsker gør mere end blot at isolere og køle—de bærer også vital information om, hvad der sker dybt inde i udstyret.
Hvordan olie fortæller historien om udstyrets tilstand
Så hvordan afslører en stille oliepøl, hvad der sker inde i forseglet, spændingsført udstyr?
Interne belastninger i en transformer—ekstreme temperaturer, elektriske udladninger eller kemisk nedbrydning—får isolationsvæsken og den faste isolering (papir) til langsomt at nedbrydes. Denne nedbrydning af materialer er det grundlæggende princip bag oliediagnostik.

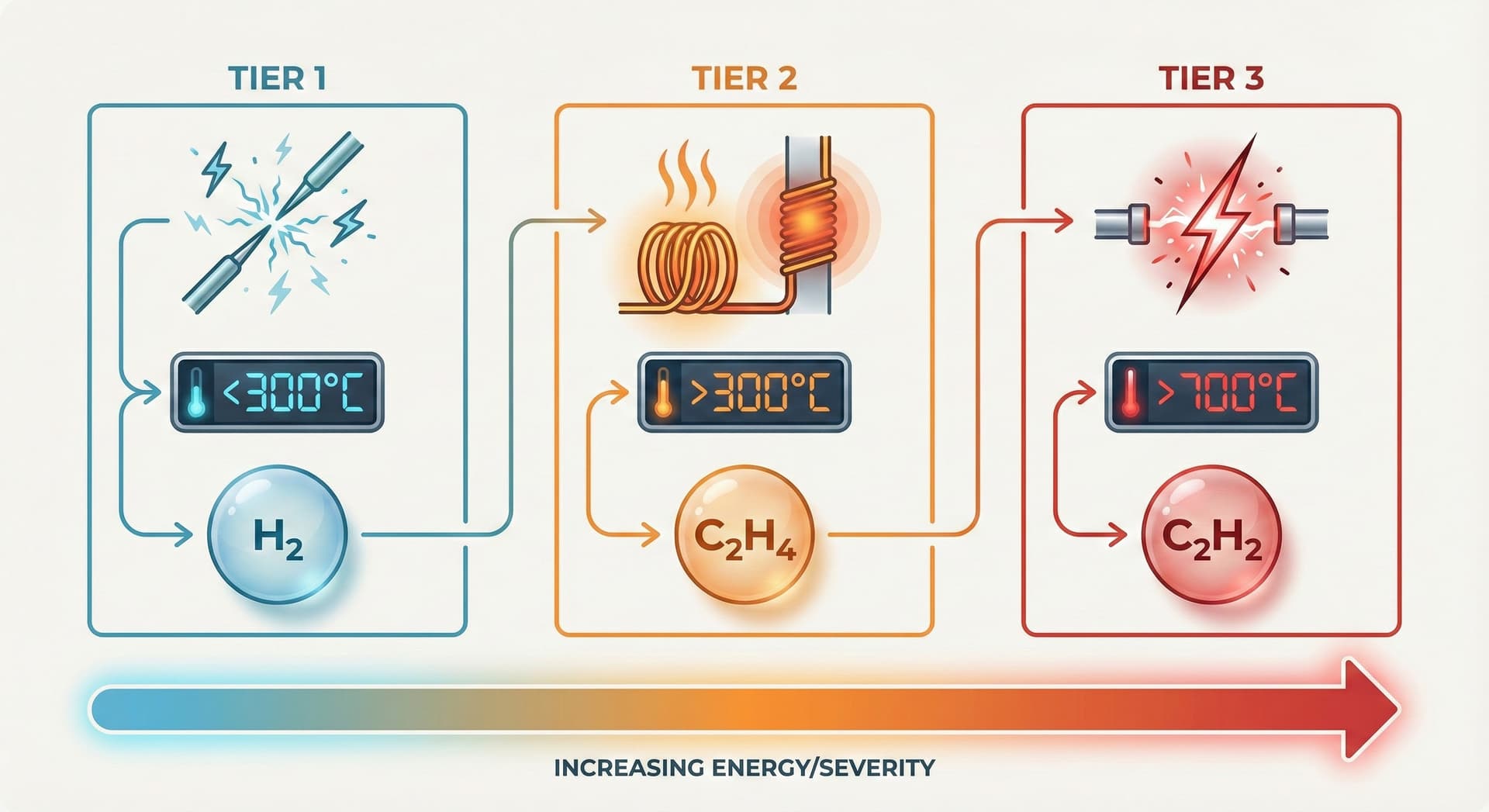

Som forklaret i IEC 60599 producerer forskellige typer fejl forskellige typer gasser. Processen svarer til, hvordan forskellige tilberedningstemperaturer giver forskellige resultater:
- Lavenergihændelser som mindre partielle udladninger bryder fortrinsvis de svageste kemiske bindinger i oliemolekylerne, så det er først og fremmest brint (H₂), der dannes.
- Termiske hændelser med højere energi — kraftig overophedning på flere hundrede grader — bryder de stærkere kulstof-kulstof-bindinger. Over ca. 500 °C dannes der fortrinsvis ethylen (C₂H₄) frem for methan og ethan.
- Hændelser med ekstrem energi som kraftige elektriske lysbuer, hvis ledende kanal når flere tusinde grader, er så voldsomme, at olien lige omkring lysbuen fordamper. Acetylen (C₂H₂) hober sig kun op, hvis temperaturen kommer op på mindst 800 °C til 1 200 °C og derefter falder brat. Under 800 °C kan der stadig dannes acetylen, men kun i meget små mængder.
Sammensætningen af de opløste gasser, og forholdet mellem dem, danner et »kemisk fingeraftryk«, som peger en erfaren analytiker mod den mest sandsynlige type belastning i udstyret.
Afkodning af beskederne: Nøgleegenskaber vi overvåger

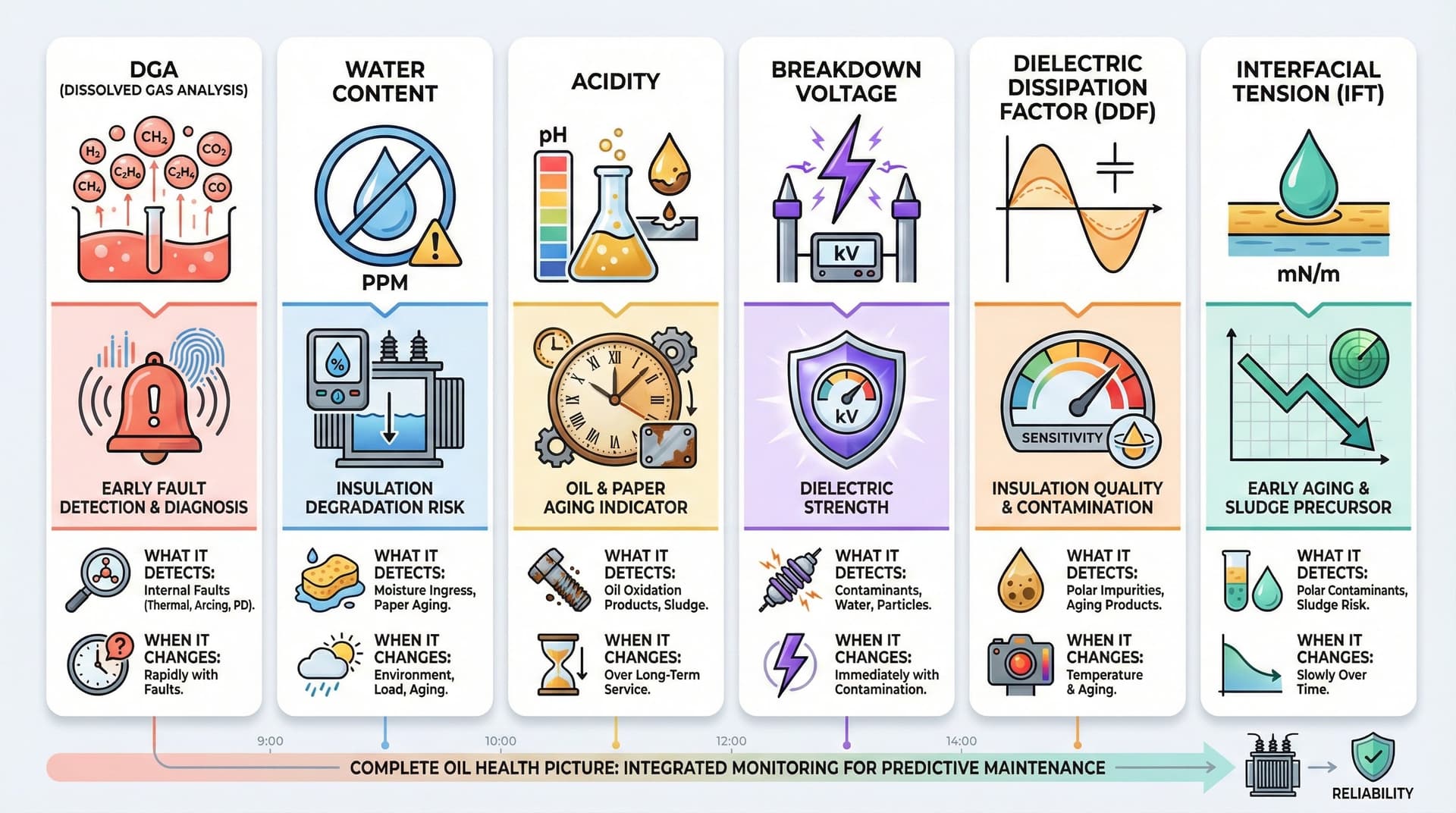

Ingeniører og teknikere overvåger flere nøgleegenskaber for at vurdere udstyrets tilstand. Seks af de vigtigste er opløst gasanalyse, vandindhold, syreindhold, gennemslagsspænding, dielektrisk dissipationsfaktor (DDF) og grænsefladespænding.
Opløst gasanalyse (DGA): Det kemiske fingeraftryk
IEC 60599 og IEEE C57.104 beskriver begge opløst gasanalyse som et af de mest udbredte diagnostiske værktøjer. Metoden måler de enkelte gasser, der er opløst i isolationsvæsken, og ud fra dette »fingeraftryk« kan vi bestemme, hvilken type fejl der er under udvikling, og hvor alvorlig den er.
Her er tre af de vigtigste fejlgasser:
| Nøglegas | Hvad den fortæller dig |
|---|---|
| Brint (H₂) | Aktivitet med lav energi som partielle udladninger af coronatypen; dannes også ved stray-gassing i olien og ved visse reaktioner, der ikke skyldes en fejl |
| Ethylen (C₂H₄) | Termisk fejl ved høj temperatur; dannes fortrinsvis frem for methan og ethan over ca. 500 °C |
| Acetylen (C₂H₂) | Elektriske lysbuer eller gnistudladninger; acetylen hober sig først op ved mindst 800 °C (under 800 °C dannes der kun meget små mængder), og enhver stigning kræver opmærksomhed |
Alvoren aflæses ikke af, hvilken enkelt gas der er tale om, men af gasniveauerne, ændringen fra prøve til prøve og stigningshastigheden.
For en dybere gennemgang af DGA-fortolkningsmetoder, se vores guide: Navigering gennem DGA-labyrinten: IEC vs IEEE vs CIGRE.
Vandindhold: Den tavse ødelægger
Som beskrevet i IEC 60422 er vand en stor fjende af isoleringssystemet. Det gør skade på to måder:
- Det sænker væskens gennemslagsspænding. Ifølge IEC 60422 falder den hurtigere, når den relative mætning overstiger 20 %, og frit vand kan sænke den drastisk.
- Det accelererer ældningen af papirisolering viklet omkring lederne, hvilket gør cellulosen sprød og mekanisk svag over tid.
Syreindhold: Ældningsklokken
I løbet af år i drift oxiderer isolationsvæsken langsomt og skaber sure forbindelser. Ifølge IEC 62021-2 (eller IEC 62021-1) og IEC 60422 sporer overvågning af syreindhold oliens overordnede ældning. Højt syreindhold signalerer fremskreden nedbrydning og fører til korrosion af interne metaldele og accelereret skade på papirisolering.
Gennemslagsspænding (Breakdown Voltage): Den ultimative test
Gennemslagsspænding er et direkte mål for væskens evne til at udføre sit primære arbejde: isolere. Testen (IEC 60156) påfører stigende spænding over elektroder nedsænket i væsken, indtil en lysbue passerer igennem. Spændingen, hvor dette sker, er gennemslagsspændingen—en egenskab, der forringes alvorligt af vand og ledende partikler.
Dielektrisk dissipationsfaktor (DDF): Forureningsdetektoren
Også kendt som tan δ (tan delta) måler den dielektriske dissipationsfaktor energitab i olien, når den udsættes for et vekslende elektrisk felt. Det er en usædvanligt følsom indikator for oliekvalitet og forurening.
IEC 60422 beskriver DDF som meget følsom over for opløselige polære forureninger, ældningsprodukter eller kolloider i olien, også når forureningen er så svag, at den ligger tæt på grænsen for, hvad kemisk analyse kan påvise.
DDF er særligt værdifuld, fordi den kan påvise forurening ved ekstremt lave niveauer. Den reagerer på:
- Polære forureninger fra oxidation og ældning
- Ledende partikler, især sammen med et højt vandindhold, og kolloidale suspensioner
- Kemiske biprodukter fra isoleringsnedbrydning
DDF supplerer IFT som følsomt tidligt varsel: begge reagerer på opløselige polære forureninger, og en pludselig ændring i den ene eller den anden kan pege på forurening snarere end ældning.
Grænsefladespænding (IFT): Det tidlige advarselssystem
Mens DGA fanger akutte fejl og syreindhold afslører fremskreden ældning, udfylder grænsefladespænding et kritisk hul: den kan ændre sig hurtigt i de tidligste stadier af olienedbrydningen, og den falder som regel hurtigst i uinhiberet olie i fritåndende transformere.
IFT måler spændingen ved grænsen mellem olie og vand—en egenskab, der falder, når polære forureninger og nedbrydningsprodukter akkumuleres. IEC 60422 bemærker, at denne egenskab kan ændre sig hurtigt i de indledende stadier af ældning, men udjævnes, mens forringelsen endnu er moderat.

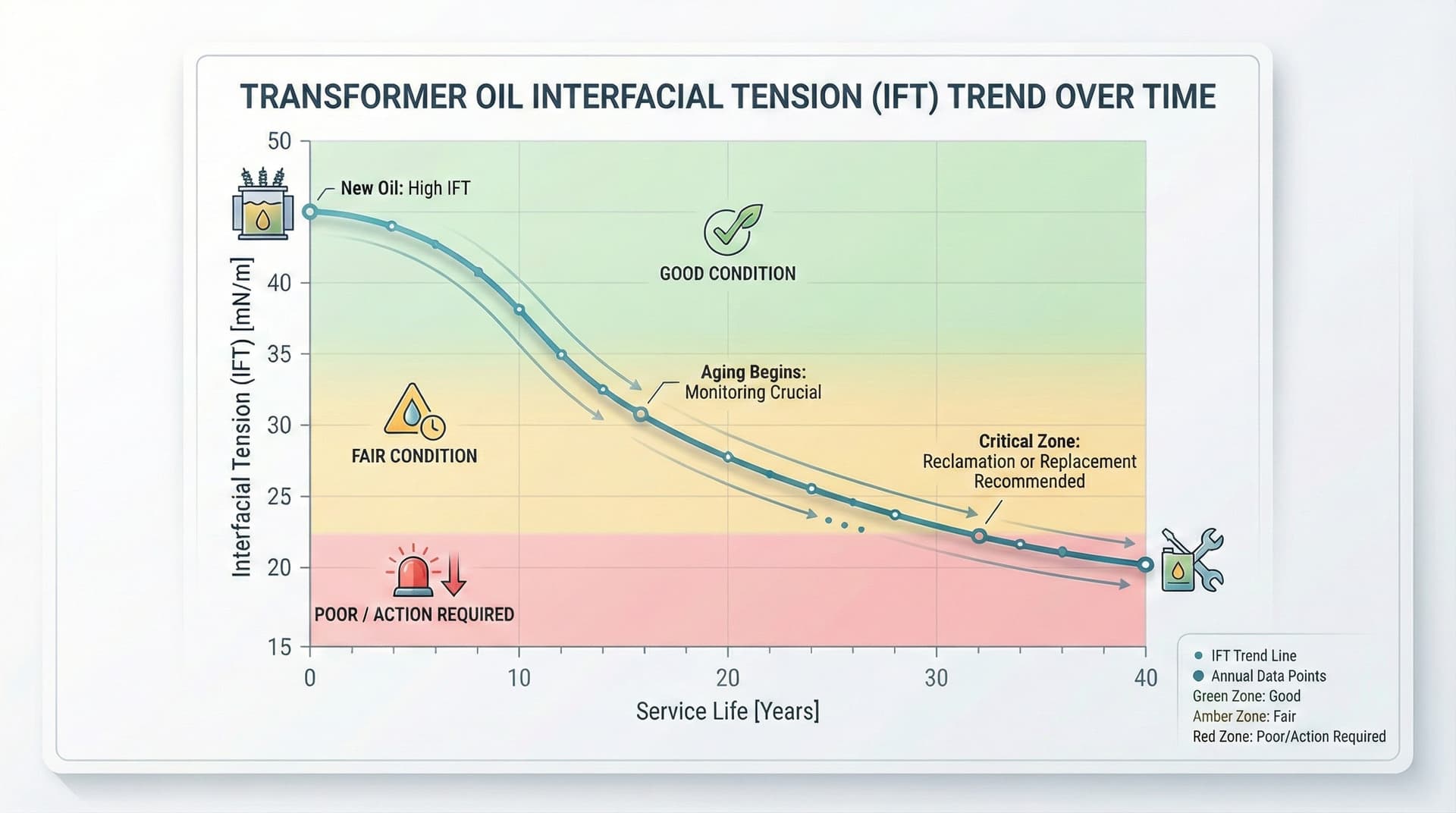

IFT's styrke ligger i trenden. IEC 60296:2020 kræver, at ubrugt mineralolie har en IFT på mindst 43 mN/m (Type A) eller 40 mN/m (Type B). Når olien ældes, falder værdien, men ikke langs én jævn kurve. Som nævnt ovenfor kan den ifølge IEC 60422 ændre sig hurtigt i de første stadier af ældningen og derefter flade ud, mens forringelsen endnu er moderat, og samme standard tilføjer, at uinhiberede olier som regel falder hurtigere end inhiberede. Det er trenden i den samme enhed, der viser hastigheden af nedbrydningen. Hvornår olien skal undersøges nærmere eller regenereres, afhænger af, om den er inhiberet: IEC 60422:2024 Table 5 sætter grænsen for "Poor" ved under 22 mN/m for inhiberet olie og under 20 mN/m for uinhiberet olie.
Brug IFT som et tidligt varsel. Den siger intet om en pludselig fejl (det er DGA's opgave), men den fanger de første tegn på oxidation eller forurening. Senere i oliens levetid bør den læses sammen med syreindhold og DDF.
For en grundig gennemgang af IFT-diagnostik — inkl. de nye væskespecifikke grænseværdier i IEC 60422:2024 (mineralolie), IEC 61203:2025 (syntetisk ester) og IEC 62975:2021 (naturlig ester) — se vores ledsageguide: Grænsefladespænding: Den mest undervurderede test i dit transformerolieprogram.
Mens disse olieparametre afslører kritisk information om din transformers aktuelle tilstand, fortæller papirisolationen indeni en anden vigtig historie. Lær hvorfor traditionelle DP-grænseværdier måske bør genovervejes: Er en lav DP-værdi virkelig en dødsdom for din transformer?.
Vigtigheden af regelmæssig testning: Forebyggelse af fejl før de sker
Det primære mål med regelmæssig testning er ikke bare at finde fejl—det er at finde begyndende fejl, problemer der lige er begyndt at udvikle sig, længe før de kan eskalere til katastrofale sammenbrud.
Proaktiv DGA-overvågning er udbredt, fordi en fejl, der findes tidligt, som regel koster langt mindre end et uplanlagt havari. Hvor meget det betaler sig, afhænger af flådens alder, enhedernes kritikalitet og hvor konsekvent der bliver fulgt op på fundene.
IEEE C57.104 beskriver formålet med DGA som at skelne mellem normale og unormale tilstande, men minder samtidig om, at DGA ikke er det eneste værktøj og bør bruges sammen med andre former for overvågning.
Trending er nøglen

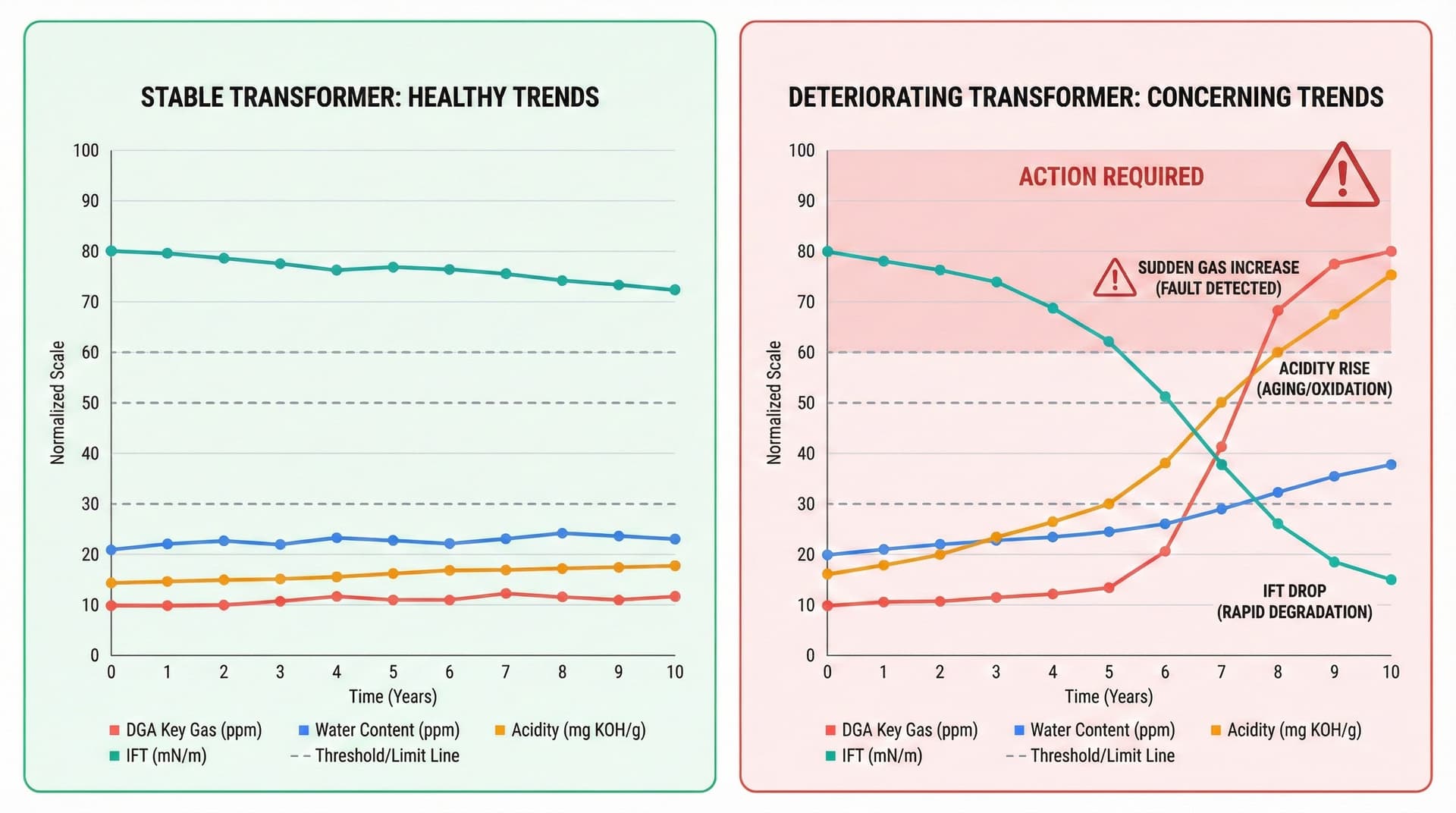

Et enkelt testresultat er bare et øjebliksbillede i tid. Den virkelige indsigt kommer fra trending—observation af ændringshastigheden over flere tests. En langsom, støt stigning i en gas kan være acceptabel, men en pludselig, hurtig stigning skal følges op snarest.
Dette fokus på "gasstigningshastigheder" er centralt for moderne DGA-fortolkning (IEC 60599). Det samme princip gælder for IFT: det er ikke kun den absolutte værdi, der betyder noget, men hvor hurtigt den falder.
Processen betyder noget
For at få pålidelige data skal testprocessen være omhyggelig. Dette involverer to kritiske trin defineret af internationale standarder:

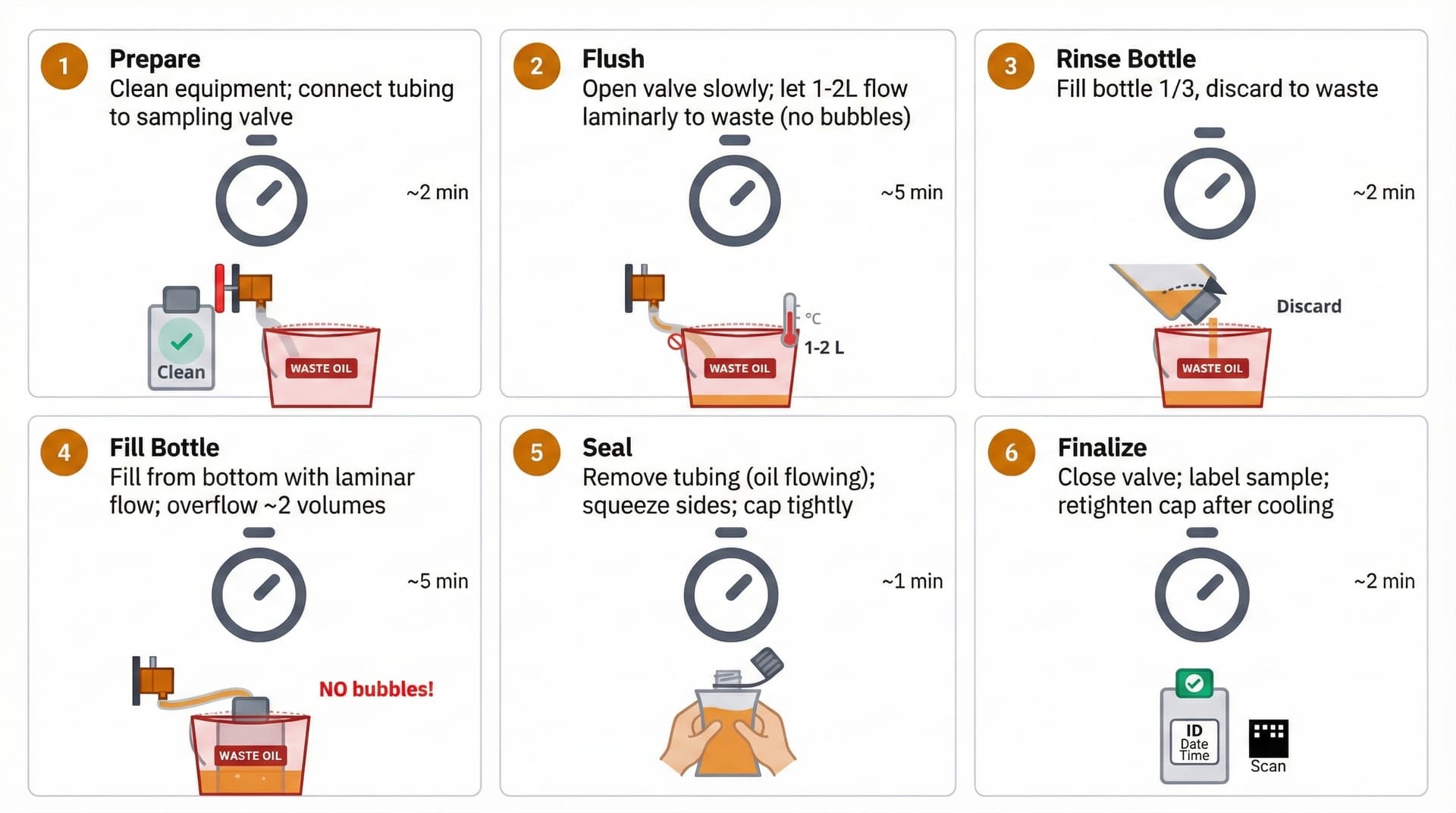

Omhyggelig prøvetagning: En repræsentativ prøve skal tages på det rigtige sted og efter strenge procedurer, så den ikke forurenes (IEC 60475). Den skal fyldes i rene, tørre beholdere af en type, der passer til den enkelte prøvning — plastflasker må for eksempel ikke bruges til DGA, vandindhold eller gennemslagsspænding. En dårligt taget prøve kan ugyldiggøre hele analysen.
Se vores komplette visuelle prøvetagningsguide for trin-for-trin instruktioner.
Præcis analyse: Prøven analyseres i et laboratorium, hvor opløste gasser ekstraheres og måles ved hjælp af meget følsomt udstyr som gaskromatografer, ifølge standardiserede metoder (IEC 60567).
Denne metodiske proces med prøvetagning, analyse og trending transformerer tekniske data til handlingsrettet intelligens.
Konklusion: Lyt til hvad dine transformere fortæller dig
Isolationsvæsken i højspændingsudstyr er langt mere end en simpel komponent—det er livsnerven, der sikrer sikker drift og bærer den diagnostiske historie om udstyrets interne tilstand. Ved at udføre regelmæssig analyse kan vi lytte til denne historie og handle beslutsomt for at forhindre fejl.
Tre vigtige pointer:
-
Isolationsvæsker er essentielle arbejdere: De udfører de kritiske dobbelte opgaver med at isolere højspændingskomponenter og køle hele systemet for at forhindre overophedning.
-
Olie er en tavs historiefortæller: Dens kemiske egenskaber—især opløste gasser og grænsefladespænding—ændres som direkte respons på interne forhold, hvilket giver en pålidelig diagnostisk registrering af udstyrets tilstand.
-
Proaktiv testning forhindrer fejl: Ved regelmæssigt at udtage og analysere olie kan asset managers opdage udviklende problemer, før de fører til katastrofale sammenbrud, dyre reparationer og farlige afbrydelser.
Denne omhyggelige overvågning, udført én prøve ad gangen på tværs af tusindvis af aktiver, er en afgørende—og ofte uset—del af vedligeholdelsen af det sikre, pålidelige elnet, der driver vores verden.
Klar til at begynde at lytte?
TriboTechs olieanalyseprogram dækker alle de parametre, der er gennemgået her: DGA, vandindhold, syreindhold, gennemslagsspænding, DDF og grænsefladespænding. Tilsammen giver de dig et samlet billede af dit udstyrs tilstand.
Uanset om du etablerer et nyt overvågningsprogram eller ønsker at forbedre din eksisterende tilgang, kan vores specialister hjælpe dig med at forstå dataene og omsætte dem til handlingsrettede vedligeholdelsesbeslutninger.
Kontakt os for at diskutere dit overvågningsprogram →
Referencer
- IEC 60422:2024 (ED5): Mineralisolerende olier i elektrisk udstyr — Vejledning til tilsyn og vedligeholdelse (afløser IEC 60422:2013 ED4)
- IEC 60599:2022 (ED4): Mineralolieefyldt elektrisk udstyr i drift — Vejledning til fortolkning af opløst og fri gasanalyse
- IEC 60296:2020 (ED5): Væsker til elektrotekniske anvendelser — Mineralisolerende olier til elektrisk udstyr
- IEEE C57.104-2019: IEEE Guide til fortolkning af gasser genereret i mineralolieimprægnerede transformere
- IEC 60475:2022: Metode til prøvetagning af isolationsvæsker
- IEC 60567:2023: Oliefyldt elektrisk udstyr – Prøvetagning af frie gasser og analyse af frie og opløste gasser i mineralolier og andre isolationsvæsker – Vejledning
