At tælle partikler: PAMAS, mikroskoper og masker — hvorfor ét tal aldrig er nok

Kort fortalt: Tællemetoden er en del af tallet — spørg, hvilken metode der frembragte et tal, før du sammenligner to. Match metoden til væsken: klar olie til en partikeltæller efter light extinction, mørk eller viskøs gearolie til et mikroskop, fedt til størrelsesbånd pr. masse og aldrig en ISO-kode. Og husk, at et lavt grundstofresultat ikke betyder et rent leje, for de store slidpartikler er usynlige for den.

To laboratorier, én olie, to tal — begge rigtige#

Send en opdelt prøve af samme olie til to kompetente laboratorier, og du kan få to forskellige ISO 4406-renhedskoder tilbage. Ingen af laboratorierne har begået en fejl. De har målt partiklerne med forskellige instrumenter, og instrumenterne størrelsesbestemmer partikler på forskellige grundlag.

En partikeltæller efter light extinction (lyssvækkelse) rapporterer diameteren af en cirkel med samme tværsnitsareal som partiklen — en værdi i µm(c), bundet til en kalibreringsstandard (ISO 4406:2021, Clause 4.1). Et mikroskop rapporterer partiklens længste fysiske dimension (ISO 4407:2025, Clause 3.10). For en rund partikel er de to tal næsten ens. For en aflang splint — fx 25 µm lang og få µm bred — kalder mikroskopet den "25 µm", mens tælleren, der kun ser dens beskedne tværsnit, registrerer den til omtrent det halve. Samme partikel, to korrekte svar.

Det er hele artiklens pointe. En partikeltælling er aldrig bare et tal. Det er et tal, som et bestemt instrument har frembragt — og instrumentet ser fysisk kun en del af partikelpopulationen. Kunsten er ikke at aflæse koden; den er at vælge tællemetoden, så den passer til væsken og komponenten, og derefter læse hvert tal som det metodebestemte tal, det er.

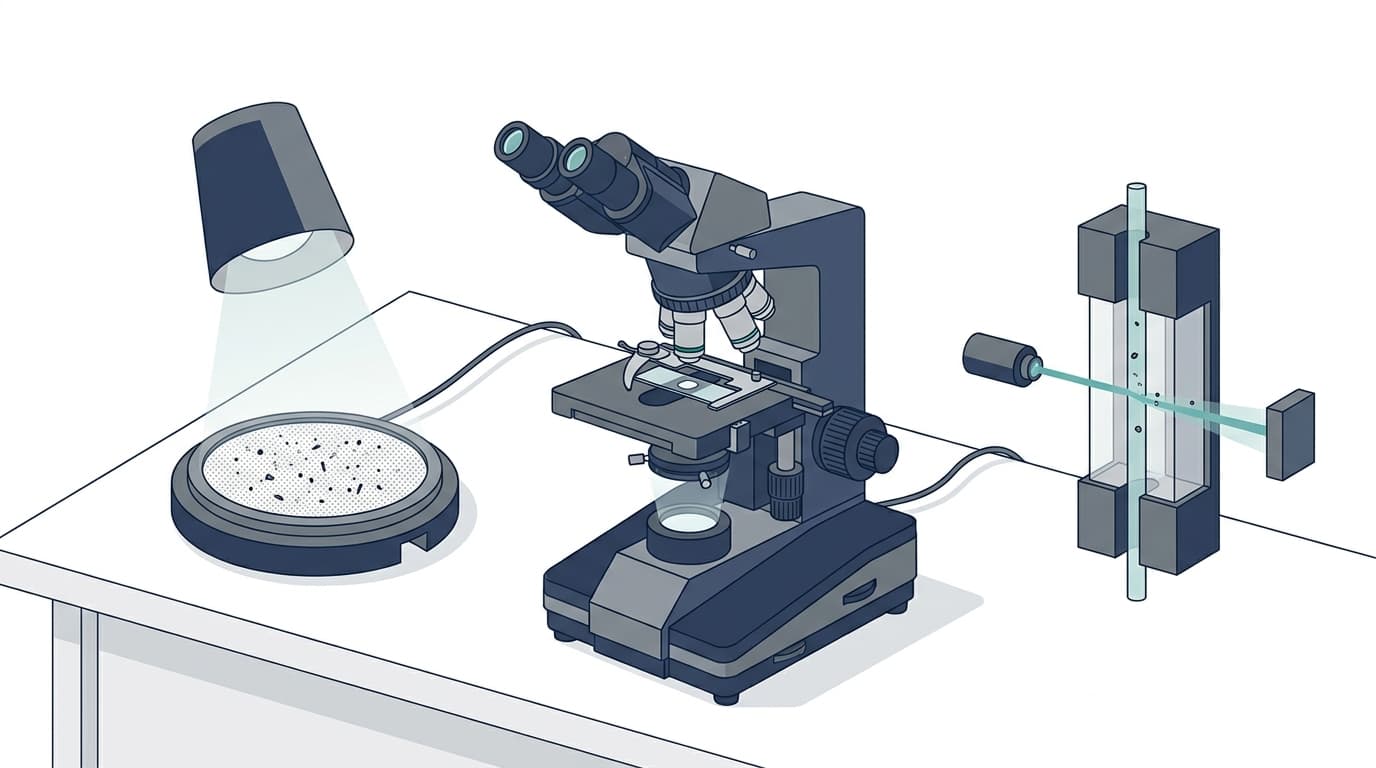

Instrumenterne — hvad hvert af dem fysisk ser#

Der er fire tælleklasser i rutinemæssig brug, og hver af dem svarer på et lidt andet spørgsmål.

Partikeltæller efter light extinction (PAMAS-klassens arbejdshest i laboratoriet). En smal lysstråle sendes gennem en tynd strøm af prøven; hver partikel svækker lysstrålens intensitet, når den passerer målevolumenet (ISO 11500:2008, Clause 3.3), og ud fra det signal beregner instrumentet størrelsen af en ækvivalent partikel på grundlag af dens tværsnitsareal, angivet i µm(c) (ISO 4406:2021, Clause 4.1). Kalibrering mod en certificeret referencestandard gør, at "6 µm(c)" betyder det samme på ethvert fabrikat (ISO 11171:2016, Clause 6.8). Den er hurtig, tæller et afmålt volumen i gennemstrømning og rapporterer tretalskoden efter ISO 4406 ved 4 / 6 / 14 µm(c) (ISO 4406:2021, Clause 4.4.2–4.4.4).

Optisk mikroskopi på en membran. Et afmålt volumen væske vakuumfiltreres ned på en membran, og hver partikel afbildes og størrelsesbestemmes efter sin længste dimension — men for gear- og pitch-hydraulikolier størrelsesbestemmer TriboTech på et arealækvivalent grundlag, så tallet kan sammenlignes med tælleren (se afsnittet om metodevalget nedenfor). Den nuværende udgave definerer både en automatiseret billedanalysemetode og den manuelle optælling (ISO 4407:2025, Scope). Den rapporterer en kode med to tal ved 5 / 15 µm, skrevet med en indledende bindestreg — --/X/Y (ISO 4406:2021, Clause 4.5.2–4.5.4). Afgørende er, at den virker på mørke og viskøse væsker, hvor stråletælleren svigter, og at den viser morfologien.

Billeddannende partikeltæller (direct imaging / flow imaging). Denne klasse fotograferer hver partikel i strømmen og klassificerer både dens størrelse og dens form i fem partikelklasser — tre slidmoder (skærende slid, glidende slid og udmattelsesslid) plus ikke-metalliske partikler og fibre — og markerer samtidig vanddråber og luftbobler ud fra deres optik (ASTM D7596-24, Clause 1.1.4 og 4.3). Den er broen mellem ren optælling og morfologi og henter formoplysningen ind uden de timer pr. prøve, som manuel mikroskopi koster. Men det er et screeningssignal, ikke en diagnose: formklassifikatoren er trænet på slidmoder frembragt i laboratoriet (ASTM D7596-24, Section 6.9).

Partikeltælling pr. masse i fedt. Fedt cirkulerer ikke, så en afvejet delprøve dispergeres og filtreres, og partiklerne tælles pr. masseenhed i størrelsesbånd. Mekanisk set er det mikroskopi — men med en anden nævner: masse, ikke volumen.

Og en advarsel, der spænder over tællerne: en partikeltæller efter light extinction tæller alt, der blokerer lys. Luftbobler, vanddråber og gel giver samme signal som hårde metalpartikler — en væskegrænseflade afbryder lysstrålen og giver falske signaler (ISO 11500:2008, Clause 1, NOTE 2) — og i praksis lander de falske tællinger i de små størrelseskanaler, hvor dråberne er talrigst. En prøve, der indeholder så meget vand, at det kan påvirke tællingen, må ikke tælles (ISO 11500:2008, Clause 6.5.4.3), og mørke eller viskøse væsker tvinger kraftig fortynding frem (ISO 11500:2008, Clause 7.2.1). Det er præcis dét, et mikroskop og en billeddannende tæller kan sortere fra — for de ser hvert objekt frem for at slutte sig til det ud fra en lysblokering.

Metoden vælges efter komponenten — sådan vælger vi#

Hos TriboTech er tællemetoden ikke tilfældig. Vejen til tallet er defineret på forhånd, og valget har en klar begrundelse.

Gearolie tælles altid i mikroskop, aldrig med partikeltæller. Mørk, viskøs og kraftigt additiveret gearolie sætter light extinction ud af spil; på membranen er hver optalt partikel en bekræftet fast partikel, og dens morfologi bliver aflæst, ikke bare talt op. Det er dér, tilliden til en gearolietælling kommer fra.

Der er en finesse værd at fremhæve. Et mikroskops normale størrelsesgrundlag — den længste dimension — giver grovere tal end tællerens arealækvivalente µm(c)-grundlag, og det er netop derfor, de to metoder giver forskellige svar (ovenfor). Den forskel udligner TriboTech bevidst: vores automatiserede mikroskop måler hele det projicerede areal af hver afbildet partikel og størrelsesbestemmer den som diameteren af en ækvivalent cirkel — samme grundlag som partikeltælleren efter light extinction bruger. Det er en tilsigtet afvigelse fra standardens egen størrelsesbestemmelse efter længste dimension, og den står anført i hver rapport, der bygger på den. Gevinsten er, at en gear- eller pitch-hydrauliktælling beholder mikroskopets sikkerhed for bekræftede faste partikler og samtidig kan sammenlignes med den µm(c)-kodeskala, flåden trendes på. På den måde får vi begge dele: vi afbilder partiklen for at være sikre på, at det er en fast partikel, og størrelsesbestemmer den derefter, som tælleren ville gøre det.

På pitch-hydraulikkredse afhænger tællemetoden af flåden. Nogle flåder tæller vi i mikroskop hele vejen. På de øvrige er partikeltælleren efter light extinction den hurtige flådescreening, og ligger en tælling over vores anbefalede niveau, tæller vi partiklerne om i mikroskop, før tallet rapporteres. Mikroskopet viser et lavere tal end den tællerværdi, det erstatter. En omtælling kan flytte en kode ned ad skalaen, aldrig op. En kode, der ligger på eller under vores anbefalede niveau, kan selv være bragt derned af en omtælling. Er de to uenige, er det mikroskoptallet, vi rapporterer.

Den røde tråd: jo mørkere, mere additiveret eller mere stillestående væsken er, jo mere skal tallet komme fra en bekræftet, afbildet partikel frem for fra en slutning ud fra en lysblokering — gearolie i den ene ende, klar hydraulikolie i den anden.

Størrelsesbånd er komponentfysik#

Tallene på aksen er valgt, ikke generiske.

For olier: ISO 4406-koden. Tretalskoden ligger ved 4 / 6 / 14 µm(c) for en tæller, og mikroskopkoden ved 5 / 15 µm skrevet --/X/Y (ISO 4406:2021, Clause 4.4.2–4.4.4 og 4.5.2–4.5.4). En kode som 18/16/13 læses direkte af skalaen: hvert trin fordobler tælleintervallet (ISO 4406:2021, Clause 4.3.2), så 18/16/13 er en normal, velfiltreret fordeling. Afstanden mellem de tre tal er i sig selv et signal om fordelingens form — en flad kode betyder grov indtrængning, en stejl at væsken er domineret af finpartikler.

For fedt: bånd pr. masse valgt efter komponent. TriboTechs standardprogram for vindmøllefedt — en programbeslutning, ikke en standard — trender et kontinuerligt roterende hovedleje på fine bånd (>5, >15, >25, >50, >100 µm), fordi dets tidligste slidsignal ligger i det fine til mellemstore område. Et oscillerende blad-/pitchleje screenes for store spallingpartikler på grove bånd (>100, >200, >300, >400, >500 µm) på den mest belastede prøve.

Fedt kræver ét forberedende trin, som olierne ikke har brug for: sæbefortykkeren tilstopper en filtermembran, før der overhovedet er opsamlet en brugbar partikelmængde. Derfor løfter TriboTech først de ferromagnetiske slidpartikler ud af en afvejet delprøve fedt med neodymmagneter. Magnettrinnet gør to ting på én gang. Det gør filtreringen mulig, og det afgør, hvad tællingen omfatter: slidpartiklerne, ikke alt det øvrige i fedtet. Partiklerne lægges derefter på et opsamlingssubstrat, der er valgt efter komponentens bånd: et 80 µm-nylonnet til blad- og pitchlejer, hvor vi tæller fra >100 µm, og en 5,0 µm-membran af blandet celluloseester (MCE) til hovedlejer, hvor vi tæller fra >5 µm. På begge lejetyper ligger opsamlingen ved eller lige under det mindste bånd, vi tæller i. Substratet er en del af metoden: skiftes det, kan de nye tællinger ikke sammenlignes med de gamle.

Heraf følger én hård regel: fedttællinger pr. gram omregnes aldrig til en ISO 4406-kode — de to bygger på forskellige nævnere (masse mod volumen), og begge fedtsubstrater er grovere end den membran, ISO 4407 kræver. Og der findes ingen publicerede grænser for fedtpartikeltælling i drift; båndene understøtter trending inden for flåden og relativ placering, aldrig en godkendt/ikke godkendt-afgørelse mod en standard.

Prøv selv: afkod eller opbyg en ISO 4406-kode med vores ISO 4406-værktøj til partikeltælling — indtast tællinger ved hver tærskel og aflæs koden, eller læs en kode tilbage til dens tælleintervaller. Og fordi et tal aldrig er bedre end den prøve, det bygger på, så se fysikken bag korrekt olieprøvetagning.

Grundstofanalysens blinde vinkel#

En partikeltælling fortæller dig hvor mange og hvor store — ikke hvad partiklerne er. Grundstofanalyse svarer på spørgsmålet om sammensætningen, men den har sit eget loft. ICP giver lave resultater for partikler større end nogle få mikrometer (ASTM D5185-26, Clause 1.4); vejledning for vindgearkasser angiver loftet præcist som en otte-mikron-grænse for grundstofanalyse (AWEA RP 108, p. 7). Et leje, der kaster grove spallingpartikler af sig, kan derfor vise et ICP-jerntal nær nul, mens det reelt er ved at fejle. Komplementet er jernholdig magnetometri (ASTM D8120-25), som er størrelsesuafhængig og fanger den grove partikelfraktion, ICP overser — grunden til, at tællemetoder og grundstofmetoder er komplementære, ikke overflødige. Hele historien om transportfysik og oplukning af fedt ligger i vores ICP-guide.

Læs hvert tal som et metodebestemt tal#

Konsulentkunsten er ikke at lære en grænsetabel udenad. Den er at spørge, hvilket instrument der frembragte et tal, at vælge den metode, der passer til væsken og komponenten, og at læse resultatet som det metodebestemte tal, det hele tiden var. Får man det rigtigt, holder to laboratorier, der er uenige, op med at være en gåde og bliver til information.
