Et højt vandtal eller en faldende gennemslagsspænding tilbage fra laboratoriet rejser udtørringsspørgsmålet. Sådan afgør du, om din transformer skal tørres — og den ærlige grænse for, hvad udtørring kan genoprette.

Udløseren, og hvad den faktisk fortæller#

To laboratorieresultater sætter denne samtale i gang oftere end nogen andre: et vandindhold, der er krøbet op over flere prøver, og en gennemslagsspænding (BDV), der er faldet. Begge er reelle signaler, men ingen af dem er i sig selv en dom over isolationen.

Et enkelt vandtal i ppm er det svageste af de to, for hvor meget vand olien holder på, afhænger stærkt af temperaturen — den samme isolation viser vidt forskellige tal en varm eftermiddag og en kold morgen. Derfor er det relativ mætning og ikke ppm alene, der er værd at følge over tid; den skelnen behandler vi i en artikel for sig og gentager den ikke her. Pointen for udtørringsbeslutningen er enklere: et vandresultat er et symptom, og det reservoir, det er symptom på, ligger et andet sted.

En lav gennemslagsspænding er mere direkte alarmerende, for dielektrisk styrke er selve formålet med en transformer. Men gennemslagsspændingen falder af mere end én grund — frit vand og partikler er de sædvanlige syndere — og en lav værdi fortæller om oliens tilstand i dag, ikke om hvor meget vand der er bundet i papiret. Tag begge resultater som anledning til at stille det egentlige spørgsmål, ikke som svaret på det.

At tørre olien er ikke at tørre transformeren#

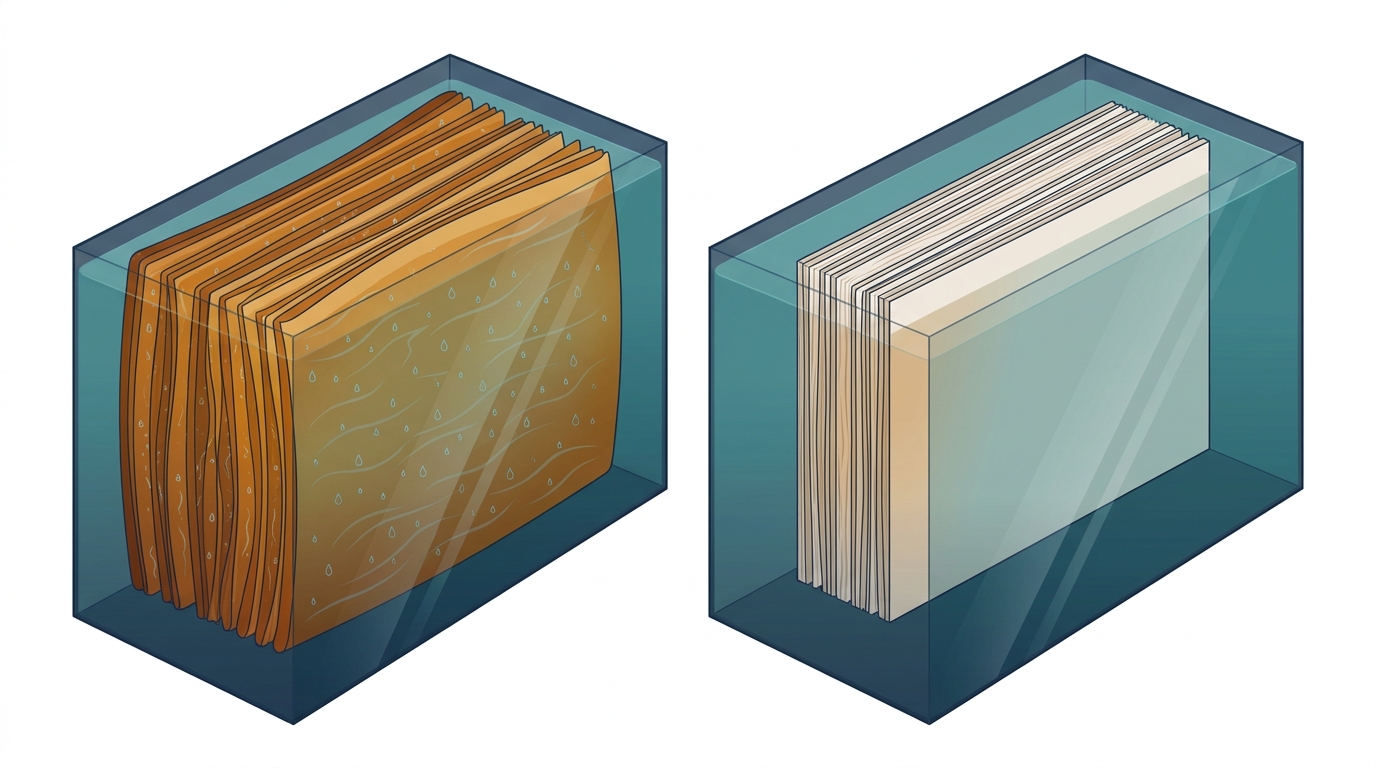

Det er den ene kendsgerning, der styrer enhver udtørringsbeslutning. I en olie-papir-transformer er vandet fordelt cirka 95 til 5 i papirets favør. Den olie, du udtager, holder kun på nogle få procent af den samlede mængde; resten sidder i cellulosen — den tynde vindingsisolation og det tykke, bærende presspan.

Den fordeling har en konsekvens, som gang på gang narrer folk. Kør olien gennem et tørreanlæg, og dens vandindhold falder i løbet af timer. Udtag en prøve dagen efter, og tallet ser fremragende ud. Men papiret har ikke flyttet sig. I dagene og ugerne efter afgiver papiret igen vand til den nytørrede olie, og olietallet kravler tilbage mod udgangspunktet. Det er genopfugtning — såkaldt moisture rebound — og det er veldokumenteret: efter én gennemkørsel ser olien forbedret ud, men er den faste isolation stadig våd, vandrer vandet tilbage i olien inden for kort tid. IEC 60422 siger netop det og anbefaler at følge op med en olieprøve nogle måneder efter behandlingen frem for at stole på den aflæsning, der tages den dag, anlægget kobles fra.

Så den praktiske regel er kort: bedøm en udtørring på papiret, ikke på en enkelt olieprøve taget lige efter behandlingen, og udtag en ny prøve, når enheden har kørt varm i nogle måneder. Et imponerende olieresultat den dag, lastbilen forlader stedet, beviser meget lidt.

At få vandet ud af papiret er også den svære del. Vandet skal diffundere fra dybt inde i cellulosen ud til en overflade, før nogen metode kan føre det væk, og den diffusion er langsom — hurtig ved driftstemperatur, langt langsommere når isolationen er kold, og allerlangsomst i tykt presspan. Derfor tilfører enhver effektiv metode til papirtørring varme: ikke for at koge olien, men for at mobilisere vandet ud af cellulosens indre til et sted, hvor vakuum eller tør olie kan fjerne det.

Hvad udtørring faktisk giver dig#

Når udtørringen når papiret, giver den tre ting, der er værd at betale for.

Den standser den vanddrevne ældning. Vand er ikke bare en passager i ældet cellulose — det indgår som reaktant. Det driver den hydrolyse, der klipper cellulosekæderne over, og fordi den reaktion selv danner mere vand, ældes en våd, varm transformer hurtigere i en selvforstærkende sløjfe. At tage vandet ud bryder sløjfen og bevarer den mekaniske levetid, papiret stadig har.

Den genopretter den dielektriske margin. Tør, ren isolation har en naturligt høj gennemslagsstyrke. At fjerne vandet og de partikler, der følger med det, løfter gennemslagsspændingen tilbage mod, hvor en sund enhed bør ligge, og genskaber sikkerhedsmarginen mellem normal driftspåvirkning og gennemslag.

Den hæver overbelastningsloftet. Under høj last eller en gennemgående fejl kan vand i varmt papir fordampe til dampbobler, og en gasboble i et højt påvirket område har langt lavere dielektrisk styrke end den omgivende væske. I vådt papir kan det begynde nær 100 °C — et godt stykke under de temperaturer, man engang antog var sikre. Jo tørrere papiret er, jo højere en lokal varmespids kan enheden nå, før der dannes bobler, så udtørring køber direkte sikker overbelastningsmargin tilbage. Transformerens belastningsvejledninger bygger denne boblegrænse ind i deres overbelastningsmodeller.

Den ærlige begrænsning#

Her er den del, der skiller rådgivning fra salgstale:

Udtørring fjerner vand. Den gør ikke ældningen om. Cellulosens polymerisationsgrad (DP) — et mål for dens mekaniske styrke — genoprettes ikke ved udtørring. De kædebrud, der allerede har sænket den, er permanente. En udtørret transformer har præcis samme mekaniske alder som før; den bliver blot ikke længere ældet så hurtigt af det vand, du fjernede.

Er papiret allerede nær enden af sin mekaniske levetid, giver udtørring dig ikke en ny transformer — den bremser det sidste af nedturen. Det kan stadig være det rigtige at gøre på den rette enhed, men det skal besluttes med åbne øjne, ikke sælges som en foryngelse.

Der er endnu en ærlig begrænsning, og den er mekanisk snarere end kemisk. Vådt papir er en anelse opsvulmet — cellulosen har optaget vand og er vokset op omkring det — så udtørring får det til at skrumpe igen, og på en opspændt vikling er en del af den skrumpning blivende. Nyere CIGRE-arbejde om ældet celluloses mekaniske egenskaber (CIGRE TB 967) beskriver netop dette: viklingen kan ende en smule løsere, end den var, og det svækker i beskedent omfang dens mekaniske greb og dens margin mod kræfterne ved en gennemgående fejl eller kortslutning. Effekten er ikke dramatisk, men den er det stærkeste argument for at tørre til fabrikstilstanden og ikke længere — overtørring lægger kun mere til. Det er også derfor, en udtørring er en velovervejet beslutning og ikke et gratis serviceeftersyn: selv når den gøres rigtigt, koster den en smule mekanisk margin for at købe de dielektriske og ældningsmæssige gevinster ovenfor tilbage.

Metoderne, kort fortalt#

Man behøver ikke at fastlægge processen for at træffe beslutningen, men det hjælper at vide nogenlunde, hvad der er i spil, og hvor lang tid hver ting tager.

• Oliebehandling (vakuumtørring og afgasning). Arbejdshesten. Varm olie cirkuleres gennem et vakuumanlæg, der trækker vand og gas ud. Hurtig på olien, timer pr. gennemkørsel — men alene tørrer den kun papiret langsomt, efterhånden som det afgiver vand udad.
• Cirkulation og sprøjtning med varm olie. Opvarmet olie cirkuleres eller sprøjtes på den aktive del under vakuum. Langsommere end vakuummetoderne; oftest et understøttende trin frem for hele opgaven.
• Vakuumtørring i tanken / vakuumgenbehandling. Kernemetoden i felten for store og højspændte enheder: varme, derefter dybt vakuum, holdt fra omkring et halvt døgn på en lille enhed til flere døgn på de største klasser.
• Vapour-phase drying (VPD). Fabrikkens og hovedeftersynets referenceproces — dyb, ensartet og grundig, men en opgave for værksted eller mobil plads, ikke en rutinemæssig feltmetode.
• Lavfrekvensopvarmning (LFH) på stedet. Det moderne valg til en våd, stor enhed, der ikke kan komme på værksted. Den opvarmer viklingen indefra og kan bringe fugten i cellulosen under 1 % over en række varme- og vakuumcykler — typisk et spørgsmål om dage.
• Online-/adsorbenttørring. Molekylsigte- eller vakuumtørreenheder, der holder transformeren i drift. En langsom, levetidsforlængende foranstaltning i drift, der fjerner vand fra olien, mens papiret afgiver det gradvist — ikke en fuld udtørring, men det rigtige værktøj, når enheden simpelthen ikke kan tages ud.

Ét forbehold bør fremhæves allerede ved beslutningen: esterfyldte enheder håndteres anderledes. Varmluftstørring er ikke acceptabel for naturester, og estere fordeler vand anderledes end mineralolie — så både metoden og slutpunktet skal passe til væsken.

Sådan ved du, at det virkede — og hvornår du skal stoppe#

Der findes intet feltinstrument, der direkte aflæser den gennemsnitlige fugt i hele isolationsstrukturen, så tørheden udledes af et sammenfaldende sæt indikatorer:

• Dugpunkt i gasrummet, omregnet til et skøn over overfladefugten — den første kontrol i felten.
• Mængden af udtrukket vand. At veje det kondensat, der opsamles over successive perioder, viser, hvornår vandet ikke længere kommer ud hurtigt nok til, at det betaler sig at fortsætte. Udtørringen stoppes, når hastigheden bliver uøkonomisk, ikke når papiret er knastørt — overtørring får isolationen til at skrumpe og løsne sig, så målet er fabrikstilstanden, ikke nul.
• Karl Fischer på en papirprøve, hvor en sådan kan tages.
• Dielektrisk respons og tabsfaktor (DFR / tan-δ) — vurderingen af hele systemet fra papirsiden, og den, vi læner os mest op ad, når der skal falde en dom. Under en udtørring stiger isolationens tabsfaktor, falder så og flader til sidst ud; den flade værdi markerer den største tørhed, systemet kan opnå. Den endelige accept er en tabsfaktormåling (power factor) — groft sagt under 0,5 % for en ny mineraloliefyldt enhed og under 1 % for en esterfyldt, eller fabrikantens tal. Forskellen på, hvad olieprøven og hele isolationen fortæller dig her, går vi i dybden med i vores note om tabsfaktoren i olien kontra transformeren.

Og så disciplinen, der binder hele beslutningen sammen: udtag en ny prøve nogle måneder efter, at enheden er tilbage i varm drift. Det er den prøve, der fortæller dig, om du tørrede transformeren eller kun tørrede olien.

Beslutningen, på én linje#

Tør ud, når beviserne peger på vådt papir, ikke bare våd olie, og når enheden har nok tilbageværende værdi til, at det er udkoblingen og udgiften værd at bremse dens ældning og købe dielektrisk margin og overbelastningsmargin tilbage. Bestil ikke en udtørring i forventning om, at den gør ældningen om — det gør den ikke. På en ung, våd enhed er det et ligetil ja. På en gammel, våd enhed er det en faglig vurdering af, hvor meget levetid der er tilbage at beskytte.
