Nytænkning af 'End-of-Life': Er en lav DP-værdi virkelig en dødsdom for din transformer?

Introduktion: Den skjulte trussel i dit mest kritiske aktiv#

En krafttransformer er et af de mest kritiske og dyre aktiver i ethvert elnet. Et pludseligt svigt kan føre til katastrofale strømafbrydelser, betydelige økonomiske tab og sikkerhedsrisici. I årtier har industrien forsøgt at forudsige levetiden for disse vitale komponenter, med fokus på det, der længe har været betragtet som den ultimative levetidsbegrænsende faktor: den faste celluloseisolering. Papiret og presspapiret, der isolerer viklingerne, er blevet set som et aldringsur, der tikker ned mod en uundgåelig afslutning.

Denne artikel udforsker et paradigmeskift i, hvordan vi fortolker aldringen af denne isolering. Vi udfordrer den længe fastholdte antagelse om, at ét enkelt tal — polymerisationsgraden (DP) — er en endelig dødsdom for en transformer. Vi bygger på feltdata publiceret af Duval et al. i 2017 og på to CIGRE Technical Brochures på feltet: TB 738:2018 om cellulosens aldringskemi (WG D1.53) og TB 967:2025 om isolationsmaterialers mekaniske egenskaber (WG D1.65). Med dem som afsæt argumenterer vi for, at forståelsen må udvikle sig fra en rigid, talbaseret "end-of-life"-dom til en mere nuanceret, holistisk og tilstandsbaseret vurdering af hele transformeren.

Nøglepunkter

DP 200 er et flag, ikke en dødsdom. Ca. 90 transformere indberettet til en CIGRE-arbejdsgruppe, mange af dem store højspændingsenheder, var stadig i normal drift med DP mellem 250 og 75 (Duval et al. 2017).

Ingen bekræftet fejl fra papirsvaghed alene. Den CIGRE-arbejdsgruppe, der indsamlede sagerne, havde ikke fået indberettet nogen transformerfejl, der med sikkerhed skyldtes papirets mekaniske svaghed alene (Duval et al. 2017). Fejl i ældede enheder involverer typisk fugt, olieforringelse eller komponentdefekter.

Mekanisk kortslutningsstyrke er et andet spørgsmål end kemisk DP. CIGRE TB 967:2025 understreger, at klemmetrykket på viklingerne skal forblive tilstrækkeligt gennem hele transformerens levetid, og at ældede stakke af presspapir med nogenlunde samme DP kan krympe meget forskelligt under belastning. Brochuren noterer også, at det stadig kun er sparsomt undersøgt, hvordan ældet isolation opfører sig under tryk og forskydning.

Oliekvalitet kan betyde mere end DP. Papirets resistivitet forbliver stabil selv ved meget lav DP, men falder dramatisk, når papiret imprægneres med stærkt oxideret olie. Opretholdelse af fremragende olietilstand er kritisk for at forlænge levetiden.

Pas på furanfælden. Oliebehandling fjerner de opløste furaner og giver falsk tryghed. Der kan gå mere end et år, før furanniveauet har indstillet sig igen. Læg 2-FAL-værdierne fra før og efter behandlingen sammen, sammenlign summen med furan/DP-tabellen, og fastlæg en ny baseline.

Rør ikke ved ældede viklinger. Transformere med lav DP kan forblive brugbare, hvis den klemmede viklingsstruktur forbliver uforstyrret. Undgå interne inspektioner, tankdræning og højhastigheds oliecirkulation.

Intet enkelt tal afgør skæbnen. Moderne asset management kræver integration af DGA, oliekvalitetstest, furananalyse, DFR og driftshistorik i en holistisk tilstandsvurdering.

1. Fundamentet: Hvorfor papirisolering altid har været i fokus#

For at forstå skiftet må vi først forstå, hvorfor papirisoleringen historisk har været det primære fokus for vurdering af transformerens levetid.

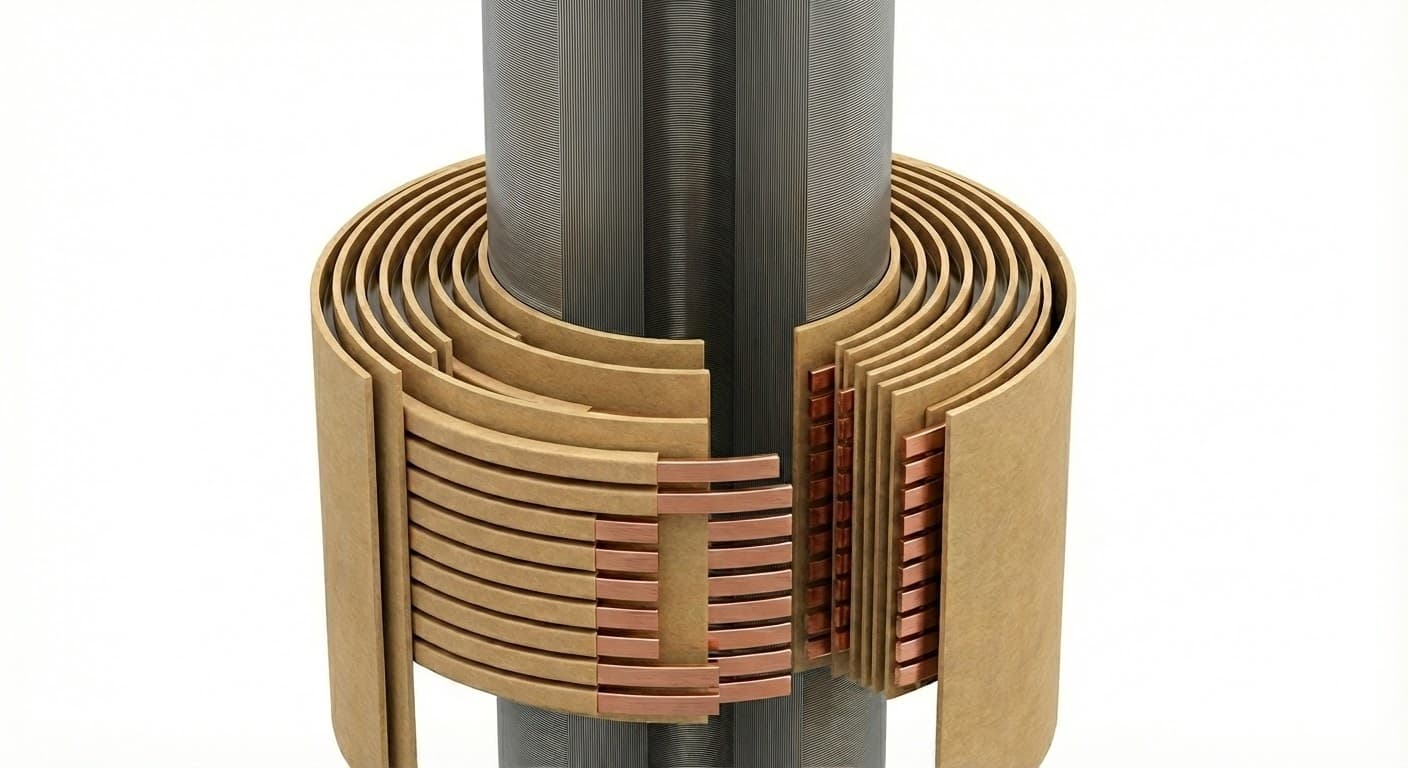

1.1. Transformerens rygrad#

I en oliefyldt transformer tjener det cellulosebaserede papir og presspapir to fundamentale og uforhandlelige roller:

Mekanisk støtte: De leverer det essentielle klemmetryk og den fysiske adskillelse af viklingerne og sikrer, at strukturen kan modstå enorme elektromagnetiske kræfter — især under gennemgående fejl.

Dielektrisk barriere: De fungerer som en kritisk elektrisk isolator og forhindrer kortslutninger mellem viklinger og mellem viklinger og kerne.

Cellulose er et naturligt, lineært polysaccharid, der består af lange kæder af D-glucoseenheder forbundet af β(1→4)-glycosidiske bindinger. Transformeres kraftpapir fremstilles af træmasse fra nåletræ, der typisk består af 75–85 % cellulose, 10–20 % hemicelluloser og 2–6 % lignin (CIGRE TB 738:2018, §2.2.3). I betragtning af disse vitale funktioner er den mekaniske og dielektriske integritet af cellulosen logisk blevet betragtet som den primære determinant for en transformers operationelle levetid.

1.2. Tidens og temperaturens ubønhørlige march#

Principperne for termisk aldring af isolering er veletablerede. Det historiske fundament blev lagt i 1930'erne med Montsingers 8 °C-regel: levetiden af den lakerede kambrik (varnished cambric), han prøvede, blev halveret ved hver temperaturstigning på 8 °C. I den gældende IEEE-belastningsvejledning er reglen med det faste temperaturtrin erstattet af en Arrhenius-relation, IEEE Std C57.91-2025, Clause 5.2, Equation (5): $F_{AA} = \exp\left[\frac{15000}{383.15} - \frac{15000}{\Theta_{HS} + 273.15}\right]$, med en hot-spot-temperatur på 110 °C som reference for et isoleringssystem til 65 °C temperaturstigning. Ifølge IEEE C57.91 (Annex I) stammer denne Arrhenius-tilgang fra Dakin, og Montsingers regel er en linearisering af en sådan relation (CIGRE TB 738:2018, §3.8). IEC-belastningsvejledningen bruger en fast fordobling af aldringshastigheden for hver 6 °C med 98 °C som reference og angiver den som gyldig mellem 80 og 140 °C (CIGRE TB 738:2018, §3.8, Eq. 14). Med en Arrhenius-relation vokser halveringsintervallet derimod med temperaturen. CIGRE TB 967:2025 sammenfatter Montsingers resultat som en fordobling for hver 6 °C under 110 °C og for hver 8 °C over.

Den moderne CIGRE-reference formaliserer dette i en kædespaltnings-ramme. CIGRE TB 738:2018 (WG D1.53, Executive Summary, Eq. 1, p. 4) udtrykker cellulosens aldring som

$\frac{1}{DP_t} - \frac{1}{DP_0} = A \cdot e^{-E_A/RT} \cdot t$

hvor $DP_0$ er den oprindelige polymerisationsgrad, $DP_t$ er værdien efter tid $t$, $E_A$ er aktiveringsenergien for den dominerende nedbrydningsreaktion, og $A$ er en miljøafhængig præfaktor, der indfanger indflydelsen af vand, ilt og syrekoncentration. Både $E_A$ og $A$ er materiale- og procesafhængige — "no universally valid parameters exist" (CIGRE TB 738:2018, Exec Summary, p. 4) — og værdierne fra belastningsvejledningerne må ikke anvendes ukritisk uden for de betingelser, de er kalibreret under.

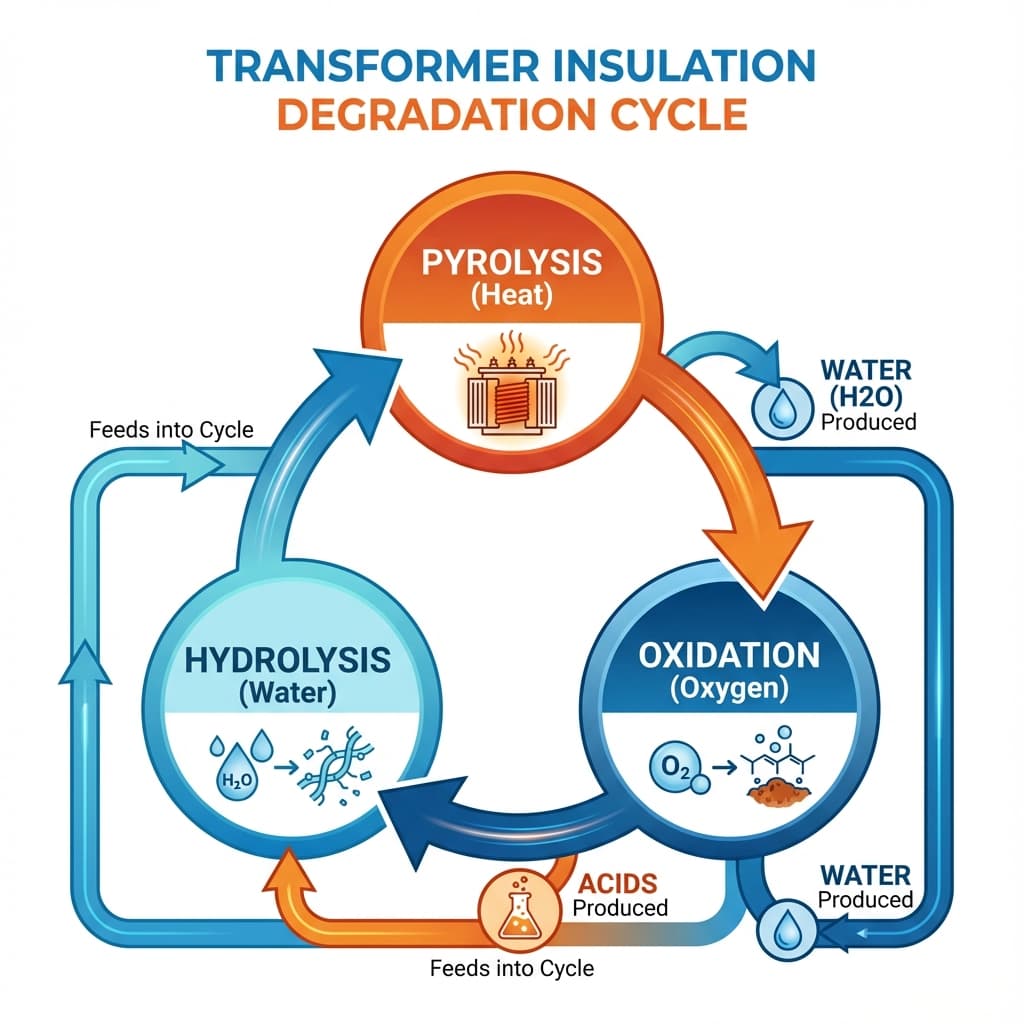

1.3. De tre ryttere af papirnedbrydning#

Tre primære kemiske mekanismer arbejder sammen om at nedbryde celluloseisoleringen, ofte i en ødelæggende selvforstærkende cyklus.

Hydrolyse: Nedbrydning forårsaget af vand og katalyseret af lavmolekylære syrer. Ved normale driftstemperaturer stemmer cellulosens aldring med en model for syrekatalyseret hydrolyse (CIGRE TB 738:2018).

Pyrolyse: Nedbrydning ved varme alene, uden vand eller ilt. Den har ringe betydning ved normale drifts- og overbelastningstemperaturer (under ca. 140 °C) og bliver først dominerende ved højere temperaturer, hvor den danner CO og CO₂. Furanforbindelser dannes også ved oxidativ pyrolyse (CIGRE TB 738:2018, §3.4.4, §4.2.3).

Oxidation: Nedbrydning forårsaget af tilstedeværelsen af ilt, som også producerer vand og organiske syrer som biprodukter.

Disse tre processer er dybt synergistiske. CIGRE TB 738 (Exec Summary, p. 4) kvantificerer to af de centrale afhængigheder direkte: aldringshastigheden fordobles cirka for hver ekstra procent vand i papiret, og ilt ser ud til at accelerere aldringen med en faktor 2–3. Lavmolekylære syrer — produceret både af olieoxidation og af selve papirets/presspapirets aldring — katalyserer hydrolysen yderligere og lukker feedbackløkken.

Fugt-feedback-løkken: Hver hydrolytisk spaltning af cellulosekæden frigiver vand til systemet. Dette nyfrigivne vand katalyserer yderligere hydrolyse, som frigiver endnu mere vand. I ældre, vådere transformere kan denne selvaccelererende mekanisme dramatisk forkorte den resterende levetid — en pointe som TB 738's "vand-fordobler-raten"-kvantificering forstærker.

1.4. Hot spot-paradokset: En transformer fejler ved sit svageste punkt#

En transformers levetid dikteres ikke af den gennemsnitlige tilstand af isoleringen. Den bestemmes af tilstanden på det mest ældede og nedbrudte sted — viklingens "hot spot". En katastrofal fejl, hvad enten dielektrisk eller mekanisk, opstår på dette svageste punkt, ikke ved den statistisk gennemsnitlige placering.

Det skaber en fundamental diagnostisk udfordring: de kemiske markører, vi måler i olien (furaner, CO₂, methanol), afspejler den gennemsnitlige nedbrydning af hele cellulosemassen. Et kritisk nedbrudt hot spot, der kun indeholder et lille volumen papir, kan maskeres af det meget større volumen af sundere isolering andetsteds i enheden. Det er netop derfor, at forståelse af begrænsningerne ved indirekte markører — og kombination af flere diagnostiske tilgange — er så kritisk for at forhindre havari.

2. Det klassiske diagnostiske værktøjssæt#

Flere metoder, både direkte og indirekte, er udviklet til at vurdere celluloseisoleringens tilstand.

2.1. Polymerisationsgrad (DP): Guldstandarden#

Polymerisationsgraden (DP) er det mest direkte og bredt accepterede mål for papirets resterende mekaniske styrke. Bestemmelse af DP-værdien kræver imidlertid en fysisk papirprøve fra indersiden af transformeren, hvilket gør det til en invasiv, offline test, der sjældent udføres på enheder i drift.

Standardmetoden for DP-bestemmelse er den destruktive viskometriske metode ifølge IEC 60450, hvor cellulosefibre opløses i et opløsningsmiddel (typisk Cupriethylendiamin/CED), og viskositeten måles. DP beregnes derefter ud fra viskositeten med de ligninger og konstanter, der er angivet i IEC 60450. Nyt kraftpapir brugt i transformere starter med en høj DP-værdi, typisk omkring 1 200 (CIGRE TB 738:2018, Exec Summary, p. 3). Efter udvidet aldring når DP et "levelling-off"-niveau, der svarer til de krystallinske regioner, der er tilbage, når de amorfe regioner er forbrugt.

Historisk er en DP-værdi på 150 til 200 blevet betragtet som enden på papirets pålidelige levetid. CIGRE's tidligere A2.18-vejledning (TB 227, 2003) angiver DP 200–150 som den sædvanlige grænse for end-of-life, bemærker, at nogle eksperter af hensyn til kortslutningsstyrken foretrækker ca. 450, og anfører DP under 400 som et advarselsniveau.

Tærsklerne varierer også fra region til region og fra operatør til operatør og afspejler forskellige risikotolerancer og erkendelsen af, at driftsforhold varierer markant på tværs af net — faktorer som netstabilitet, fejlfrekvens og omgivelsestemperatur påvirker alle, hvor meget margin der er rimelig. Feltbeviserne for transformere, der overlever ved DP 110 (se Afsnit 3), ugyldiggør ikke konservative tærskler; de demonstrerer blot, at levetidsforlængelse ud over disse grænser teknisk er muligt under omhyggeligt kontrollerede forhold — om end ikke universelt tilrådeligt.

CIGRE TB 738 sætter DP 200 til ca. 30 % resterende trækstyrke.

2.2. Kemiske fingeraftryk: Indirekte markører i olien#

Fordi direkte DP-testning er upraktisk for enheder i drift, er industrien stærkt afhængig af ikke-invasive metoder, der analyserer isolationsvæsken for kemiske biprodukter fra papirnedbrydning. For en omfattende guide til olieanalysemetoder henvises til artiklen Hvad din transformerolie prøver at fortælle dig.

Furanforbindelser (2-FAL): Når cellulose nedbrydes gennem pyrolyse og hydrolyse, frigives en familie af kemikalier kendt som furanforbindelser til olien. Den mest almindelige og diagnostisk nyttige af disse er 2-furfural (2-FAL). Koncentrationen i olien korreleres med papiraldring, og empiriske modeller forsøger at estimere DP ud fra furankoncentrationen.

Den almindeligt citerede De Pablo-ligning (De Pablo 1999; gengivet i IEEE C57.140-2017 §5.4.2 lign. 8) udtrykker dette forhold som:

           7100
DP  =  ───────────────
        8.88 + F

hvor F er 2-furfural-koncentrationen i ppm. Andre furan/DP-korrelationer (Chendong 1991, Pahlavanpour, Shkolnik) er tabelleret i IEEE C57.140-2017 §5.4.2 og kan foretrækkes for specifikke papirtyper eller driftshistorier.

En vigtig advarsel: Formuleringen gælder specifikt standard kraftpapir. Termisk opgraderet papir (TUP), der anvender kemisk stabilisering til at reducere hydrolytisk nedbrydning, følger andre nedbrydningskinetikker og kræver modificerede korrelationer. Desuden er korrelationen, selvom den er intensivt studeret i laboratorie-accelererede aldringsforsøg, ikke direkte anvendelig på transformere i felten på grund af komplicerede driftsforhold og designkarakteristika. Furananalyse estimerer den gennemsnitlige aldringsgrad af hele den faste isoleringsmasse — et kritisk nedbrudt hot spot kan maskeres af sundere isolering andetsteds.

Methanol — den tidlige advarselsmarkør: CIGRE TB 779:2019 peger på methanol som markør for papiraldring: den kan vise aldring i et tidligt stadie og også aldring af termisk opgraderet papir. Brochuren foreslår desuden ethanol som indikator for unormal aldring ved lokalt høje temperaturer. Methanol dannes, når cellulosekæderne spaltes, og koncentrationen stiger hurtigt, mens DP falder fra ca. 1 200 til 400. I det interval ændrer furanindholdet sig kun lidt. Når DP falder under ~400, flader methanolproduktionen ud, mens furanproduktionen accelererer (Duval et al. 2017, jf. reference 3). De to markører er derfor komplementære: methanol for tidlig aldring, furaner for fremskreden aldring.

Kulilter (CO og CO₂): Kulmonoxid (CO) og kuldioxid (CO₂) er gasformige biprodukter af cellulosenedbrydning, overvåget som del af standard Dissolved Gas Analysis (DGA). Per IEC 60599:2022 Clause 5.5 fortolkes CO₂/CO-forholdet sammen med absolutte koncentrationer: et CO₂/CO-forhold < 3 kombineret med høj CO (fx 1 000 ppm) indikerer, når der samtidig er andre fejlgasser til stede, at papiret sandsynligvis er involveret i fejlen, muligvis med forkulning, mens et forhold > 10 ved meget høj CO₂ (> 10 000 ppm) peger på mild papiroverophedning under 160 °C eller olieoxidation. Standarden anfører eksplicit (Clause 5.5), at papirinvolvering ikke alene må diagnosticeres ud fra CO/CO₂-forholdet — bekræftelse kræver korrelation med andre fejlgasser, furanforbindelser (per IEC 61198 / ASTM D5837) eller olieanalyse. Måletransformere og visse bøsningstyper kan udvise lave CO₂/CO-forhold uden papirnedbrydning (Clause 5.5, Note 3).

For detaljeret vejledning om fortolkning af DGA-resultater og brug af grafiske diagnostiske metoder, se guiden Navigation i DGA-labyrinten: IEC vs IEEE vs CIGRE.

Praktiske furan/DP-tærskler: Duval et al. (2017) har samlet følgende typiske sammenhænge fra flere publicerede undersøgelser af transformere i drift:

Tærsklerne er feltobservationer fra transformere i drift, ikke resultater af De Pablo-ligningen ovenfor, som giver en højere DP ved samme furanindhold. De forudsætter, at olien ikke er blevet behandlet for nylig. Oliefiltrering, afgasning og regenerering sænker koncentrationen af opløste furaner markant, så korrelationerne ikke gælder, før ligevægten har indstillet sig igen. Er olien blevet behandlet, lægges 2-FAL målt før og efter behandlingen sammen, og summen sammenlignes med tabellen (Duval et al. 2017).

Avancerede dielektriske metoder: Moderne elektriske testteknikker — særligt Dielectric Frequency Response (DFR) — tilbyder et kraftfuldt, ikke-invasivt værktøj. DFR-analyse er ekstremt følsom over for fugtindhold i den faste isolering og over for ledende forureninger i det komplette olie-papir-system.

DFR omfatter to hovedteknikker:

• Frequency Domain Spectroscopy (FDS): Måler kapacitans og dielektrisk tab (tan δ) over et bredt frekvensområde.
• Polarisation and Depolarisation Currents (PDC): En tidsdomæne-målemetode.

Moderne dielektriske isolationsanalysatorer estimerer vandindholdet i cellulosen og ledningsevnen i isolationsvæsken, men estimatet er kun pålideligt, hvis analysen kompenserer for ledende aldringsprodukter. Oliebehandling ændrer den målte dielektriske respons: Ved et rapporteret olieskift faldt tan δ ved 0,1 Hz fra 0,894 til 0,187, mens det modelberegnede fugtindhold i den faste isolering kun flyttede sig fra 3 % til 2,7 % (CIGRE TB 414:2010, §5.2.3). En modelbaseret analyse, der adskiller oliens ledningsevne fra den faste isolering, giver altså stadig et brugbart fugtestimat. Det gør DFR til et nyttigt supplement, når historiske data er ufuldstændige, eller olien er blevet behandlet.

3. Et paradigmeskift: Nye beviser udfordrer årtiers "regler"#

I årevis blev DP-tærsklen på 200 behandlet som en streg i sandet — kryds den, og transformerens brugbare levetid var forbi. Nyere forskning, særligt arbejdet fra 2017 publiceret i IEEE Electrical Insulation Magazine af Duval, de Pablo, Atanasova-Hoehlein og Grisaru (alle førende autoriteter inden for transformerdiagnostik), har fremlagt overbevisende feltdata, der tvinger os til at gentænke denne rigide regel.

3.1. Overraskende overlevere i felten#

Det mest slående fund i denne forskning kommer direkte fra felterfaring. Duval et al. (2017) opregner ca. 90 transformere i normal drift med DP mellem 250 og 75. Sagerne var indberettet til en CIGRE-arbejdsgruppe, og de fleste DP-værdier blev senere bekræftet ved målinger på papirprøver. Det er ikke begrænset til små distributionsenheder — listen omfatter højspændingstransformere i 100–500 kV-klassen med ratings op til flere hundrede MVA. Nogle af disse mekanisk "svage" enheder overlevede endda eksterne kortslutningshændelser og stresset fra fysisk transport til nye lokationer.

3.2. Den colombianske sag: Et årti ud over "End-of-Life"#

En sag rapporteret til CIGRE er særligt instruktiv. I 2005 blev fem 110 kV, 12,5 MVA transformere i Colombia fundet at have DP-værdier på 200 — den traditionelle end-of-life tærskel. Der blev truffet beslutning om at holde dem i drift i stedet for straks at udskifte dem.

Ti år senere, i 2015, opererede de samme transformere stadig normalt. Deres DP var faldet til 110 — godt inde i hvad der traditionelt ville blive betragtet som katastrofalt territorium — alligevel havde de ikke oplevet nogen fejl.

Denne sag alene udfordrer forestillingen om, at DP 200 repræsenterer et forestående fejlpunkt. Den viser, at transformerens levetid under de rette forhold kan forlænges med flere år ud over de traditionelle tærskler.

3.3. Har papirsvaghed nogensinde forårsaget en fejl?#

Feltdataene førte Duval og hans medforfattere til en markant og provokerende konklusion, som enhver asset manager bør overveje nøje: Ingen transformerfejl, der udelukkende skyldtes papirets mekaniske svaghed, var med sikkerhed indberettet til CIGRE-arbejdsgruppen (Duval et al. 2017).

Denne konklusion afspejler en fundamental diagnostisk udfordring: transformerfejl er typisk multikausale begivenheder. Når en ældet enhed fejler, er det ofte umuligt at adskille, om årsagen var skørt papir, fugtindtrængning, olieforringelse eller en latent fabrikationsfejl. Fraværet af dokumenterede "rene" papirsvaghedsfejl kan delvist afspejle denne attributionsvanskelighed snarere end absolut bevis på, at sådanne fejl ikke kan forekomme.

Det indebærer ikke, at papiraldring er irrelevant. Men det antyder stærkt, at lav mekanisk styrke alene måske ikke er den direkte årsag til fejl, som industrien længe har antaget. Når ældede transformere fejler, er årsagerne typisk: højt fugtindhold, dielektriske problemer fra slamaflejring, olielækager, rust på tank eller radiatorer, eller defekte komponenter — ikke mekanisk brud af skørt papir.

3.4. Resiliensens fysik#

Der er en klar fysisk grund til, at en transformer kan fortsætte med at operere med skørt papir. Ældet cellulose mister det meste af sin trækstyrke, men bevarer en betydelig trykstyrke vinkelret på fiberaksen.

Når viklingerne er fremstillet, fuldt samlet, pakket ind i papir og placeret under højt klemmetryk, bliver isoleringssystemet en fast, kompositstruktur. I denne tilstand fungerer de korte, skøre cellulosefibre som forstærkende fyldmateriale — svarende til, hvordan mineralpartikler styrker kompositmaterialer. Så længe strukturen forbliver stramt klemt og uforstyrret, kan den modstå betydelige driftskræfter, selv med en meget lav DP-værdi. Fordi nedbrudt papir også bliver tyndere, kan klemmetrykket aftage, efterhånden som DP falder, og yderligere mekaniske kræfter kan så bidrage til deformation af viklingerne (Duval et al. 2017).

Selv ved DP 100, hvor resterende trækstyrke kun er ~15 %, bibeholder papiret sit visuelle strukturelle udseende uden rivning. Ved DP 30 er trækstyrken i det væsentlige nul, men fibrene yder stadig trykforstærkning. Duval et al. argumenterer for, at trykstyrken i en klemt vikling betyder mere end trækstyrken. CIGRE TB 738 betragter dog fortsat papirets modstand mod forskydning under en kortslutning som den kritiske parameter.

3.5. Den mekaniske dimension: Hvad CIGRE TB 967 siger#

CIGRE TB 967:2025 (WG D1.65) gennemgår de mekaniske egenskaber hos selve de faste isolationsmaterialer, dvs. papir, presspapir og lamineret træ, og beskriver, hvordan aldring ændrer dem. Brochuren supplerer TB 738's kemi og kinetik, men oversætter endnu ikke en DP-værdi til en viklings kortslutningsstyrke.

Brochuren dækker mekaniske karakteriseringsmetoder, referenceværdier for egenskaberne hos nyt kraftpapir, termisk opgraderet papir, presspapir og træstøttestrukturer og hvordan de mekaniske egenskaber udvikler sig med aldringen. Den understreger, at klemmetrykket skal forblive tilstrækkeligt gennem hele transformerens levetid. Den viser også, at to stakke af afstandsstykker i presspapir, ældet til nogenlunde samme DP (164 og 152), krympede meget forskelligt under belastning. Hvor godt en vikling er klemt, kan altså ikke aflæses af papirets DP. Endelig noterer brochuren, at det stadig kun er sparsomt undersøgt, hvordan ældet materiale og komplette viklinger opfører sig under tryk og forskydning. TB 967 argumenterer ikke for papir med lav DP: Brochuren anfører, at papirets mekaniske egenskaber allerede er minimale, før DP når 200, og at isoleringen bliver skør og kan svigte som isolation, når DP flader ud omkring 150–200 (levelling-off).

Det mekaniske argument for at holde enheder med lav DP i drift kommer fra Duval et al., ikke fra TB 967: trykstyrken i klemte, korte fibre (afsnit 3.4). TB 967 giver til gengæld enhver RLA (remaining-life assessment) en grund til også at se på viklingernes støttesystem og ikke kun på papiret, netop fordi DP ikke siger, hvor godt viklingen er klemt.

3.6. Den virkelige synder? Selve olien#

Arbejdet fra Duval et al. rummer endnu en dybtgående indsigt: isolationsvæskens tilstand kan være langt mere kritisk for at bevare dielektrisk integritet end papirets DP-værdi.

Duval et al. rapporterer, at papirets resistivitet ved DP under 200 er den samme som for nyt papir. Det samme papirs resistivitet kan derimod styrtdykke med en faktor på ca. 500, når det er imprægneret med stærkt oxideret olie.

Cellulosefibre i olien, især fugtige fibre, kan desuden forringe oliens dielektriske egenskaber og sænke dens gennemslagsspænding (CIGRE TB 738:2018).

Dette fund antyder, at dårlig oliekvalitet, ikke lav DP, er den mere sandsynlige udløser for et dielektrisk svigt i en ældet transformer. Det forstærker den kritiske betydning af at opretholde god oliekvalitet gennem hele transformerens levetid — og særligt i dens senere år.

3.7. Anerkendelse af bevisernes begrænsninger#

En note om forsigtighed er berettiget. De dokumenterede tilfælde af transformere, der overlever ved meget lave DP-værdier, repræsenterer enheder, der fortsatte med at operere succesfuldt. Vi har mindre synlighed ind i enheder, der måske fejlede pludseligt uden varsel. En vis grad af survivor bias kan eksistere i dataene.

Det ugyldiggør ikke resultaterne, men det forstærker, at forlængelse af drift ud over traditionelle DP-tærskler kræver rigorøs tilstandsovervågning og streng operationel disciplin — ikke selvtilfredshed.

4. En ny spillebog: Praktisk vejledning for asset managers#

Den nye forståelse kræver en revideret strategi for styring af aldrende transformerflåder. Fokus skifter fra ét enkelt tal til en omfattende tilstandsvurdering.

4.1. DP 200: Et flag, ikke en endelig dom#

En DP-værdi, der nærmer sig 200, bør ikke længere betragtes som en automatisk udløser for udskiftning eller pensionering. Den bør behandles som et kritisk flag, der signalerer behovet for øget årvågenhed, hyppigere tilstandsovervågning og strengere operationel kontrol.

Det betyder ikke, at DP-overvågning bliver irrelevant. Tværtimod bør en lav DP-aflæsning intensivere opmærksomheden på transformeren — det kræver mere rigorøs oliekvalitetsvedligeholdelse, hyppigere DGA- og furanprøvning og omhyggelig overvejelse af operationelle begrænsninger. Den passende reaktion på en lav DP er disciplineret asset management — ikke selvtilfredshed eller knæjerk-udskiftning.

4.2. Betingelser for fortsat drift#

Sikker forlængelse af levetiden for en transformer med meget lav DP er mulig, men kun hvis specifikke betingelser opfyldes rigorøst:

Fremragende oliekvalitet: Olien skal vedligeholdes i fremragende stand, præcist defineret ved målbare tekniske mål. Ifølge IEC 60422:2024, Table 5, bør nøgleparametrene holdes inden for "Good"-kategorien:

• Syreindhold: Under "Fair"-tærsklen (f.eks. <0,10 mg KOH/g for Kategori A/B-transformere).
• Dielektrisk dissipationsfaktor (DDF) ved 90 °C: Holdt på en lav værdi (f.eks. <0,10).
• Vandindhold: Aktivt styret inden for "Good"-intervallet, evalueret sammen med gennemslagsspænding.
• Grænsefladespænding (IFT): Overvåget som indikator for olieoxidation og forurening.
• Iltudelukkelse: Transformere med membran-konservator eller kvælstofpude ældes markant langsommere end frit-åndende designs. Dette matcher TB 738's konklusion om, at fjernelse af opløst ilt reducerer aldringshastigheden med en faktor 2–3. For enheder med traditionelle åbne konservatorer kan en retrofit med membran eller gummiblære substantielt reducere oxidationshastigheden og forlænge den resterende levetid — en særligt værdifuld intervention for ældede aktiver, hvor bevarelse af oliekvalitet er kritisk.

Stabile systembetingelser: Transformeren bør operere i en stabil del af nettet, ikke udsat for hyppige alvorlige elektriske belastninger fra nærliggende fejl eller ekstreme mekaniske vibrationer. CIGRE TB 738 bemærker, at risikoen for fejl er lavere i net, hvor kortslutninger er sjældne, og højere, hvor de er hyppige. Duval et al. gør et stabilt net til en betingelse for at holde enheder med lav DP i drift.

Strenge operationelle begrænsninger: For ældede men stabile enheder er en streng "hands-off"-politik altafgørende. Den stramt klemmede viklingsstruktur må ikke forstyrres:

• Forsøg IKKE interne viklingsinspektioner.
• Dræn IKKE hovedtanken af nogen grund.
• Brug IKKE højhastigheds oliecirkulation under nogen oliebehandling.
• Udsæt IKKE enheden for varm-olie spray-tørring.

I et dokumenteret tilfælde fejlede en transformer med meget lav DP, der havde opereret normalt, efter at olien ved en fejl blev cirkuleret ved høj hastighed til afgasning. En mulig forklaring er, at den kraftige oliestrøm forskubbede de olieimprægnerede korte fibre på ledernes ustøttede lodrette sider.

4.3. Furanfælden#

Asset managers skal være opmærksomme på en almindelig diagnostisk faldgrube. Efter olieregenerering eller -konditionering kan furanniveauer i olien falde til næsten nul, hvilket skaber en falsk følelse af sikkerhed om papirets tilstand. Furanforbindelserne er polære molekyler, der fordeles mellem olie og papir; aggressiv oliebehandling fjerner den opløste fraktion, men efterlader hovedparten af forureningen absorberet i den faste isolering.

Med tiden vandrer furanerne tilbage fra papiret til den rensede olie, men det går langsomt: I tre behandlede transformere var 2-FAL efter ca. seks måneder endnu ikke nået op på 30 % af det oprindelige niveau, og det forventes at tage mere end et år, før niveauet er genoprettet (Jalbert et al. 2012; CIGRE TB 779). I mellemtiden vil anvendelse af standard furan-til-DP-korrelationer dramatisk overvurdere den resterende papirstyrke.

Løsningen: Er olien blevet behandlet, lægges 2-FAL målt før og efter behandlingen sammen, og summen sammenlignes med furan/DP-tabellen (Duval et al. 2017). Derefter fastlægges en ny baseline for furan. Methanolniveauet indstiller sig hurtigere end 2-FAL og er et nyttigt krydstjek (CIGRE TB 779). DFR supplerer ved at estimere fugtindholdet i den faste isolering, men måler ikke DP.

4.4. Kraften i et holistisk syn#

Beslutninger om levetid og brugbarhed af en aldrende transformer må aldrig hvile på én enkelt parameter. Den moderne tilgang kræver en multifacetteret vurdering, der kombinerer:

• DGA: Til aktiv fejldetektering og trending.
• Rutinemæssige oliekvalitetstests: Gennemslagsspænding, syreindhold, vandindhold, DDF, grænsefladespænding.
• Furananalyse: Til papiraldrings-estimering (med bevidsthed om behandlingshistorik).
• DFR/PDC-analyse: Til fugt i papiret og systemets dielektriske tilstand. IEC 60814:1997 (coulometrisk Karl Fischer-titrering) er metoden til vand i olien og, i Clause 4, i olieimprægneret papir og presspapir (methanolekstraktion, direkte titrering eller fordampning i ovn). IEC 60422 bruger den til sine værdier for vand i olie.
• Mekanisk kortslutningsstyrke: CIGRE TB 967:2025 gennemgår de mekaniske egenskaber hos papir, presspapir og lamineret træ, og hvordan aldring ændrer dem. Brochuren noterer, at det stadig kun er sparsomt undersøgt, hvordan ældet materiale og komplette viklinger opfører sig under tryk og forskydning.
• Driftshistorik: Belastningsmønstre, fejleksponering, vedligeholdelsesregistreringer.

IEEE Std C57.140-2017 giver retningslinjer for evaluering og genopretning af væske-nedsænkede krafttransformere, herunder metoder til test af resterende isoleringslevetid (DP-estimater).

Ved at integrere disse datastrømme kan en asset manager opbygge et komplet og pålideligt billede af aktivets sande tilstand og træffe informerede, risikobevidste beslutninger.

5. Konklusion: Fra et simpelt tal til en smart strategi#

Vores forståelse af transformer end-of-life er under udvikling. Det traditionelle fokus på ét enkelt, rigidt DP-tal viger for en mere sofistikeret og holistisk vurdering af hele isoleringssystemet, understøttet af feltdata publiceret i 2017 og af aldringskemien i CIGRE TB 738:2018. CIGRE TB 967:2025 tilføjer en gennemgang af isolationsmaterialernes mekaniske egenskaber. Historiske DP-tærskler forbliver værdifulde som konservative retningslinjer og bør fortsat udløse øget opmærksomhed. Alligevel viser overbevisende feltdata, at transformerens levetid kan forlænges sikkert ud over, hvad der engang blev anset for muligt.

Nøglen til denne forlængelse er ikke en mirakelkur, men omhyggelig, intelligent styring. Ved at prioritere isolationsvæskens tilstand, opretholde streng operationel disciplin og respektere en ældet transformers fysiske begrænsninger kan pålideligheden bevares.

Bundlinjen: En DP-værdi på 200 er ikke en dødsdom. Det er en opfordring til handling — et signal om, at transformeren er gået ind i en fase, der kræver mere rigorøs pleje, hyppigere overvågning og mere informeret beslutningstagning. Et omfattende olieanalyseprogram kombineret med avanceret diagnostik som DFR, en eksplicit vurdering af viklingens klemning og mekaniske tilstand og en dyb forståelse af aktivets fulde operationelle kontekst er den sande hjørnesten i moderne asset management-strategi for aldrende transformerflåder.

---
