Hovedpointen

I en olie-papir-transformer bor mere end 95 % af vandet i cellulosen, ikke i olien. Den olie-ppm, du måler, er et lille, temperaturfølsomt vindue ind til det langt større papirreservoir — og størrelsen af vinduet afhænger af væsken. Estere indeholder langt mere vand i væskefasen, så for det samme samlede vandindhold ved ligevægt ender papiret tørrere i en ester-fyldt enhed — ikke fordi esteren tørrer papiret, men fordi olien fungerer som et større reservoir. Den fordel er reel, og den er betinget: den er et ligevægtsudsagn, ligevægten er langsom og temperaturdrevet, og vand angriber stadig selve esteren ved hydrolyse. Det er fordelingshistorien, med de forbehold, der adskiller den fra et væskedatablad.

Vinduet og rummet#

Du måler vand i olien. Men olien er et vindue, ikke rummet.

I en arbejdende olie-papir-transformer holdes langt størstedelen af vandindholdet — mere end 95 % i masse ved typiske forhold — i cellulose-isolationen, ikke i væsken. Papiret er rummet; oliens ppm er en lille rude, du kigger ind gennem. Få parts per million i olien kan være i ligevægt med papir, der indeholder adskillige procent vand i vægt.

Det punkt fortjener at stå alene: det omformer enhver olie-fugtaflæsning, for tallet er aldrig det samlede vandindhold, kun et vindue ind til det. Men der er endnu en drejning, der gør vinduet rigtigt drilsk. Vinduets størrelse ændrer sig med væsken. Den samme papirfugt viser sig som en meget forskellig olie-ppm i mineralolie kontra en syntetisk ester — fordi væskerne adskiller sig enormt i, hvor meget vand de indeholder i væskefasen. Læs den forkerte væskes skala af på vinduet, og du fejlbedømmer størrelsen af rummet bagved.

Den fordeling — mellem papir og olie, og hvordan væsken sætter betingelserne — er det, denne artikel handler om.

Samme ppm, forskelligt papir: fire-væske-ligevægten#

Det enkeltmest nyttige billede i hele dette emne er IEC 61203:2025's fire-væske-ligevægtskurve.

Læs den på den oplagte måde: ved en fast papirfugt klatrer ligevægts-olie-ppm'en stejlt fra mineralolie, gennem silikone og naturester, til syntetisk ester. Esteren indeholder langt mere vand i væskefasen ved den samme papirtilstand.

Læs den nu den anden vej, som er pointen: den samme olie-ppm svarer til meget forskellig papirfugt afhængigt af væsken. En ppm, der betyder "papiret er ved at blive vådt" i en mineralolie-enhed, kan betyde "papiret har det fint" i en syntetisk-ester-enhed. Og i alle tilfælde indeholder papiret stadig langt størstedelen af vandet — kurven fortæller kun, hvordan den lille rest fordeler sig ud i olien.

Én figur erstatter en hel mætnings-rangliste. Men den kommer med begrænsninger trykt direkte på sig, og de er ikke det med småt:

• Kun kraftpapir — ikke termisk opgraderet (TUK). IEC 61203-kurverne udelukker udtrykkeligt termisk opgraderet papir. Anvend dem ikke på en TUK-isoleret flåde.
• Ét enkelt 50 °C-øjebliksbillede. Det er én temperatur. Fordelingen forskyder sig med temperaturen, og denne kurve viser ikke det.
• Naturester-dækningen er tynd — reelt et enkelt punkt. Syntetisk ester har en fyldigere temperaturfamilie i standarden; naturester har ikke.

Mekanismen — og dens forbehold#

Hvorfor holder estere papiret tørrere ved ligevægt? Den mere polære ester indeholder mere vand i væskefasen, så for et givet samlet vandindhold når cellulosen ligevægt ved et lavere fugtindhold. Det er hele mekanismen. Den er reel, og den er grundlaget for den ægte tilstandsovervågningsfordel, ester-enheder nyder.

Det er også her, det meste skrift om emnet stopper, og hvor den ærlige fremstilling er nødt til at fortsætte — for fire forbehold ændrer, hvordan du bør handle på den.

Det er et ligevægtsudsagn. Ligevægten mellem ester-olie og papir er en langsom pseudo-ligevægt, der kun nås, når væsken kører varm nok længe nok (IEC 61203:2025 Annex A.3, p. 27). En kølig, let belastet enhed når måske aldrig den ligevægt, kurven beskriver. Fordelen beskriver en sluttilstand, ikke hvor du er i dag.

Esteren tørrer ikke aktivt papiret. Den fungerer som et større reservoir. Vandet trækkes ikke ud af cellulosen af en eller anden affinitet, der slår papirets; fordelingen lægger sig blot på et punkt, hvor mere af vandindholdet sidder i olien. Ved høj temperatur driver fordelingen stadig vand ind i papiret — retningen sættes af temperaturen, ganske som i mineralolie.

Vand angriber stadig selve esteren. Opløst vand fremskynder ester-hydrolyse og danner syrer og alkoholer. Så høj fugt forbliver et væskekemisk anliggende i en ester-enhed, selv når papiret er forholdsvis beskyttet — du har flyttet risikoen, ikke fjernet den.

Ved lav temperatur med et højt vandindhold mætter estere stadig. Det større reservoir er ikke uendeligt. En kold, våd ester-enhed kan stadig nærme sig mætning og danne frit vand.

CIGRE TB 349 (2008) konkluderer, at ester-fyldte enheder beskytter papiret og forlænger cellulosens levetid, og den konklusion er veldokumenteret og kan citeres. Hvor leverandører og litteraturen knytter en størrelsesorden til den — tal for flerdobbelt levetidsforlængelse — skal de behandles som leverandør- eller litteraturpåstande, tilskrevet som sådan. Den kvalitative beskyttelse er solid; det specifikke multiplum kan vi ikke stå inde for.

Genfyldningshistorien — delvis, ikke magisk#

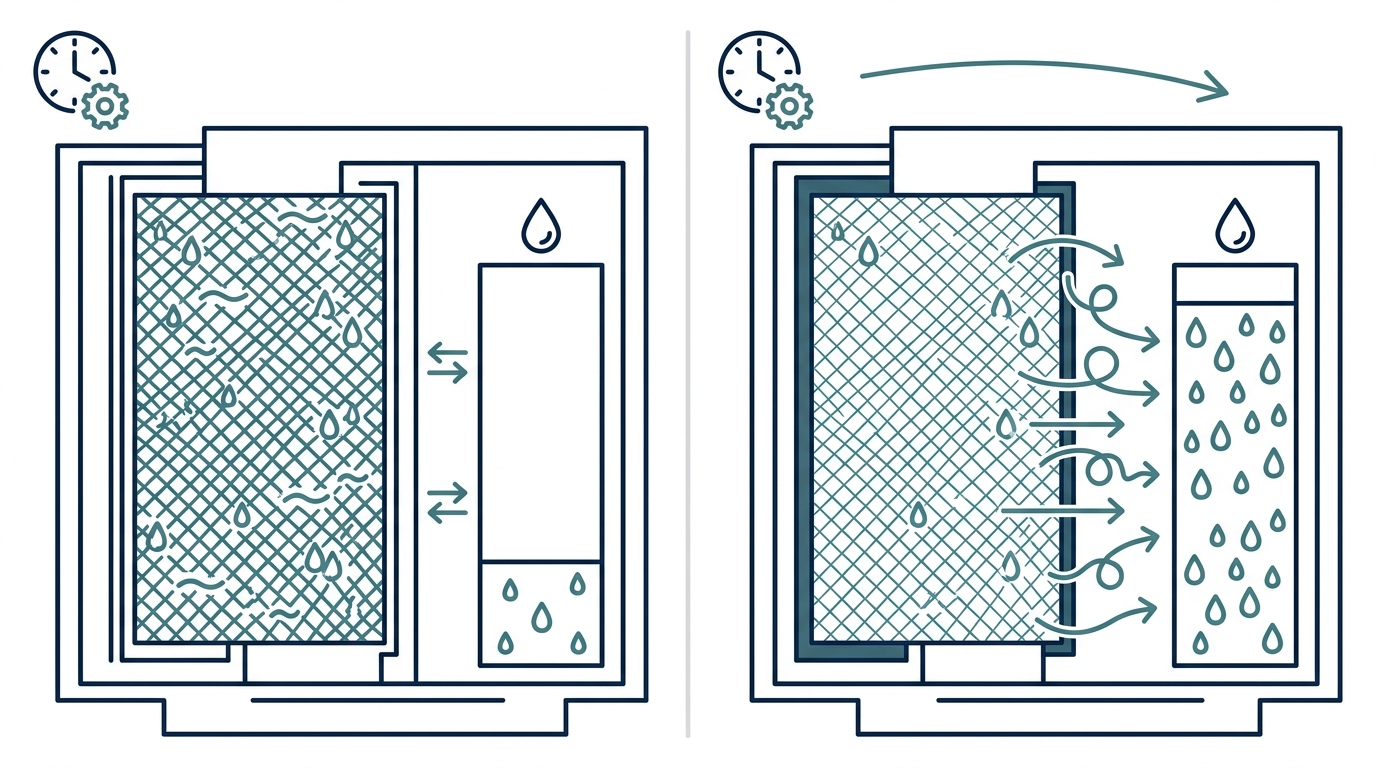

En genfyldning fra mineralolie til ester er et af de mere attraktive indgreb for en aldrende flåde, og den oversælges ofte. IEC 61203:2025 Annex B beskriver den ægte effekt: over tid kan vand vandre ud af kraftpapiret og ind i esteren og sænke papirfugten, fordi esterens større væskefase-reservoir trækker ligevægten i den retning. Feltstudier rapporterer målbar papirtørring efter genfyldning.

Den ærlige ramme har tre dele.

Forbedringen er delvis. Genfyldning skyller ikke den gamle væske helt ud; resterende mineralolie bliver siddende i papiret og deler ikke esterens vandaffinitet. Papiret når ligevægt mod en tørrere tilstand, men gør det bag en mineralolie-rest, der dæmper effekten.

Vandringen er langsom og temperaturdrevet. Den kører på den samme pseudo-ligevægts-tidsskala som alt andet i denne artikel — den kræver vedvarende forhøjet temperatur, og en kølig enhed tørrer langsomt, om overhovedet.

Den er ikke en erstatning for en udtørring. Hvor papiret allerede er vådt, forskyder genfyldning ligevægten; den støvsuger ikke cellulosen. Hvis papiret skal tørres nu af dielektriske grunde, er genfyldning ikke værktøjet.

Det praktiske udbytte: overvåg %RS før og efter en genfyldning — og papirfugt-tendensen også, hvor en historisk baseline findes — og forvent gradvis, delvis forbedring frem for et trinskift. Specificér accept på %RS ved en referencetemperatur, ikke på en ppm alene.

Forbehold der ændrer svaret#

Samlet ét sted, så figuren ovenfor ikke kan fejlanvendes:

• Kun kraftpapir, ikke TUK. IEC 61203-ligevægtskurverne udelukker termisk opgraderet papir. En TUK-flåde ligger uden for deres anvendelsesområde.
• Naturester-temperaturdækningen er tynd. Standarden giver naturester reelt ét 50 °C-punkt; dens ligevægt ved andre temperaturer er reelt uafklaret i de publicerede data. Syntetisk ester har en 20/60/90 °C-familie; naturester har ikke. Vi angiver det som en begrænsning frem for at gribe efter en sekundær kurve til at udfylde den.
• Aldret olie forskyder kurven. Ligevægtskurver for nyolie kan overvurdere papirfugten med omtrent en faktor to på aldret mineralolie (CIGRE TB 323). Estere tilfører også hydrolyseprodukter, der ændrer væskens polaritet over tid. Behandl nyoliekurver som en øvre grænse, ikke en aflæsning, på aldrede enheder.
• Ligevægt er sjælden i drift. IEC 61203:2025 beskriver selv, at olie-papir-ligevægt meget sjældent — om overhovedet — faktisk opnås i drift. Disse kurver er en idealisering til fortolkning, ikke en live-måling af din transformer lige nu.

Intet af dette ophæver ester-fordelen. De afgrænser den. En ingeniør, der kender grænserne, får udbyttet uden at love en aktivejer for meget.

Hvad du skal gøre med dette#

Det operationelle udbytte i kort form:

1. Behandl oliens ppm som et vindue ind til papiret, aldrig som det samlede vandindhold. Mere end 95 % af vandet er i cellulosen; olie-aflæsningen er den lille rest.
2. For blandede flåder: rangordn på %RS, ikke ppm. Det er den eneste enhed, der kan sammenlignes på tværs af mineralolie- og ester-enheder — det argument, den ledsagende artikel fører fuldt ud.
3. For ester-enheder og genfyldninger: forvent delvis, langsom, temperaturafhængig papirtørring. Specificér %RS-accept ved en referencetemperatur, og overvåg tendensen gennem den.

Den fælles væskeneutrale RH-beregner nedenfor omregner ppm til %RS på tværs af alle fire væskefamilier, med mætningskoefficienterne vist for gennemsigtighed — nyttigt til at vurdere vinduets størrelse før og efter en genfyldning.

Overvejer du en ester-genfyldning? Send os enhedens DGA, online sensorlogs og laboratoriehistorik for fugt, så giver vi dig en laboratorie- og leverandørneutral aflæsning af, hvor meget af ester-fordelen der er reel for dit papir — og om en genfyldning eller en udtørring er det rigtige træk.

For det underliggende argument om hvorfor ppm overhovedet er den forkerte enhed at sammenligne med, så start med søjleartiklen: Derfor lyver dit ppm-tal for vand — og hvad %RS fortæller i stedet.
