Grænsefladespænding: Den mest undervurderede test i dit transformerolieprogram

Hvorfor IFT fortjener rutinemæssig status — og hvad 2024/2025-opdateringerne af IEC ændrer for mineral-, ester- og GTL-diagnostik

---

Hvad der sker ved olie-vand-grænsefladen — og hvorfor det er vigtigt#

Af alle de parametre vi måler på transformeres isolationsvæsker, er grænsefladespænding (IFT) nok den, der leverer mest diagnostisk værdi per millinewton. Den reagerer tidligere end syreindhold, integrerer mere nedbrydningskemi end nogen enkelt kemisk test og er sat i forbindelse med slamdannelse i feltdata, der går tilbage til AIEE-tiden. Alligevel klassificerede den dominerende internationale standard — IEC 60422 — den i årtier som en "supplerende" test frem for en rutinetest.

Det er nu ved at ændre sig.

IFT måles i millinewton per meter (mN/m) og kvantificerer den energi, der kræves for at udvide grænsefladen mellem to ikke-blandbare væsker — i vores tilfælde transformerolie og destilleret vand. For ny, sund mineralolie ligger denne værdi typisk mellem 40 og 50 mN/m.

Fysikken bag er elegant. Vandmolekyler ved grænsefladen har færre hydrogenbindingspartnere end i bulkfasen, hvilket skaber et stærkt indadrettet kohæsivt træk. Mineraloliemolekyler interagerer kun gennem svage van der Waals-kræfter. Den store forskel mellem disse to faser producerer en højenergigrænseflade — og det er den energi, tensiometeret måler.

Når olien nedbrydes ved oxidation, genererer den polære biprodukter: carboxylsyrer, aldehyder, ketoner, hydroperoxider og til sidst højmolekylære slamforstadier. Disse nedbrydningsprodukter er amfifile — de har en upolær kulbrintehale og en polær hovedgruppe. Termodynamisk drives de mod olie-vand-grænsefladen, hvor begge affiniteter kan opfyldes samtidig. Den polære hovedgruppe orienterer sig mod vand; kulbrintehalen strækker sig ud i oliefasen. Hvert molekyle, der adsorberes ved grænsefladen, fortrænger vand-vand-interaktioner og sænker den målte IFT.

Denne adfærd beskrives stringent af Gibbs' adsorptionsisotherm:

Gibbs' adsorptionsisotherm

Ligningen fortæller os, at hvis en stigning i koncentrationen af et opløst stof (polære nedbrydningsprodukter) sænker grænsefladespændingen, så må overskudskoncentrationen ved overfladen være positiv — hvilket betyder, at disse molekyler akkumuleres ved grænsefladen i overskud i forhold til deres bulkkoncentration.

Dette giver det teoretiske fundament for, hvorfor IFT er en så følsom tidlig advarselsparameter: selv sporstofniveauer af polære forureninger koncentreres ved målingsgrænsefladen og producerer et detekterbart signal, længe før bulkfasetest som titrering kan registrere ændringen.

---

Syv årtiers felterfaring#

IFT vandt indpas i transformerdiagnostikken i 1940'erne, og Doble Engineering var blandt de første fortalere for metoden. Tidligt arbejde viste, at IFT kunne detektere kemisk nedbrydning længe før målbart slam dannedes — og kritisk set, før syreindholdet viste en alarmerende stigning.

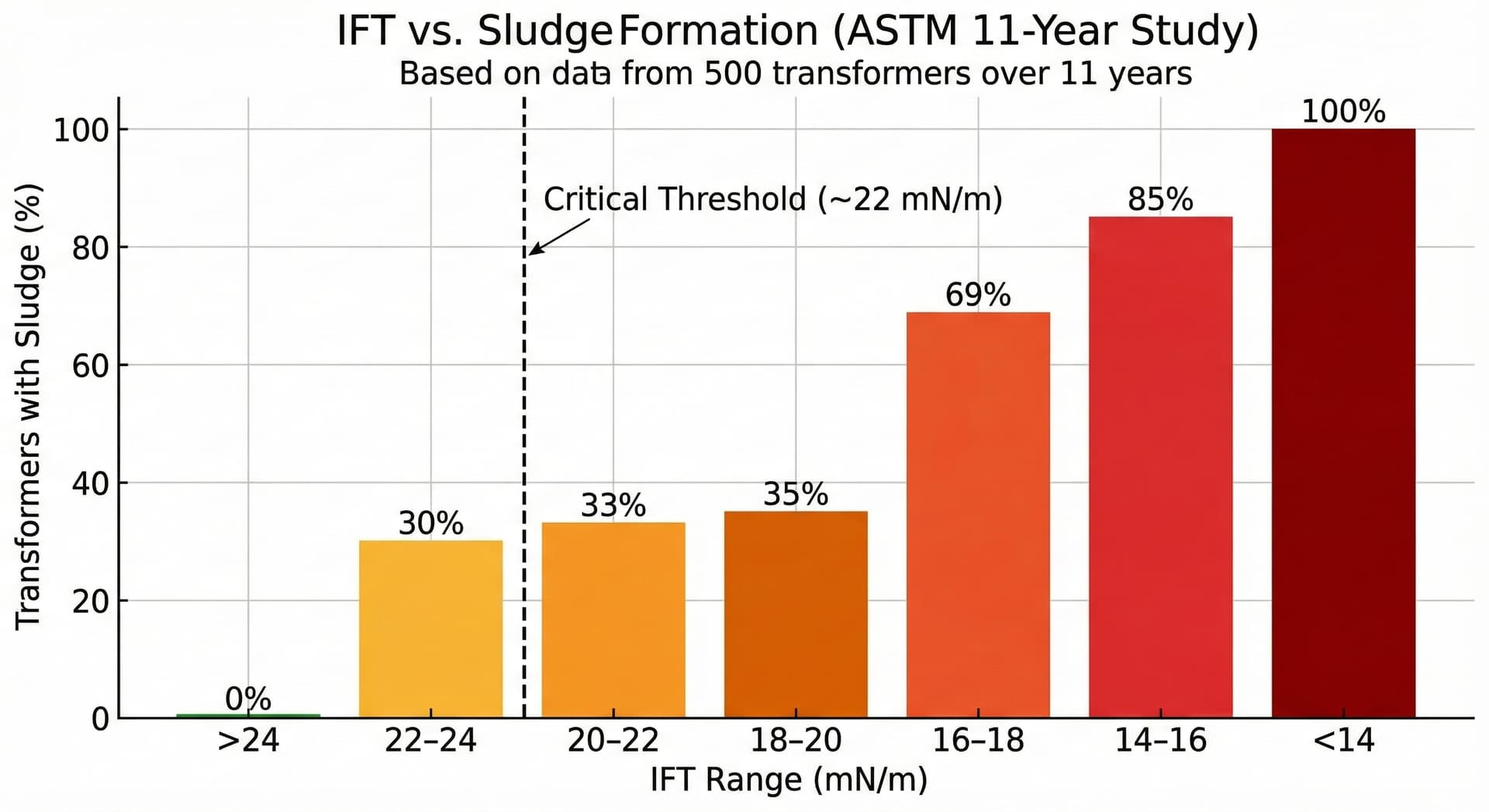

Den bedst kendte feltdokumentation er en undersøgelse fra AIEE-tiden af sammenhængen mellem IFT og slamdannelse. I dag kendes den gennem senere litteratur fra Doble og SDMyers. Tallene i tabellen er gengivet efter sammenfatninger i sekundærlitteraturen. Den oprindelige artikel har vi ikke adgang til.

I dette datasæt havde ingen transformer over 24 mN/m slam, og andelen steg kraftigt under 18 mN/m. IEC 60422:2024 sætter i dag grænsen til dårlig tilstand for inhiberet olie ved 22 mN/m (Tabel 5).

Forholdet mellem IFT og syretal (neutraliseringstal) samler begge parametre i ét tal. CIGRE kalder det »Oxidation Index«. Ifølge TB 962 følger det nedbrydningen mere proportionalt end hver af de to parametre alene, og TB 413 nævner en værdi under 300 som ét af kriterierne for at overveje regenerering.

---

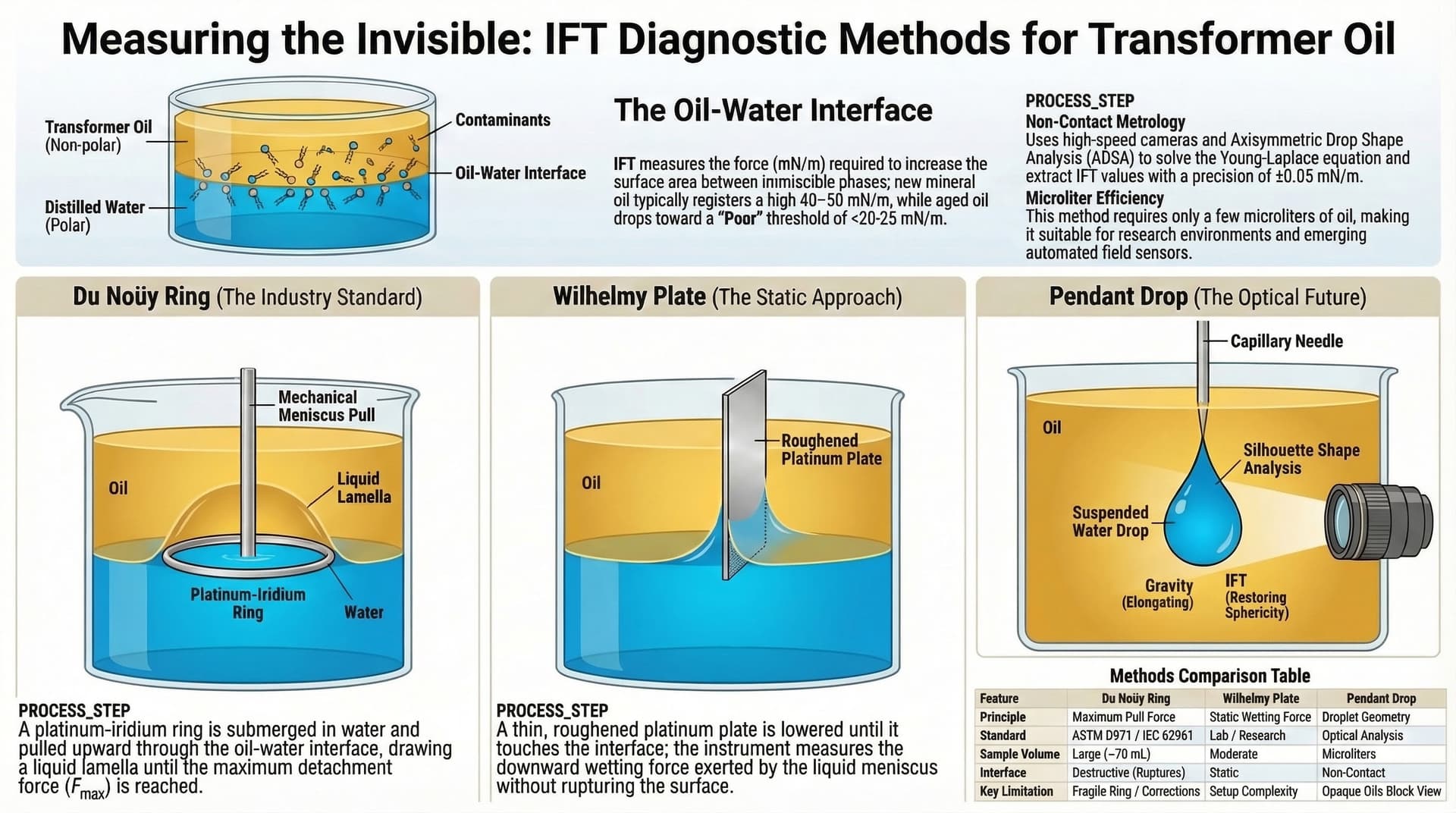

Sådan måles IFT: metoder gamle og nye#

Du Noüy-ringen — arbejdshesten#

Platin-iridium-ringmetoden (ASTM D971 / IEC 62961) er fortsat den dominerende laboratorieteknik. En ring nedsænkes gennem olien ned i vand og trækkes derefter opad gennem grænsefladen. Den maksimale kraft, før væskelaminaet løsner sig, giver IFT, korrigeret med Harkins-Jordan-faktoren for meniskgeometri.

Moderne automatiserede tensiometre — Krüss K100-serien, DataPhysics DCAT og Biolin Scientific Sigma 702ET (specifikt konstrueret til transformerolie) — håndterer disse korrektioner automatisk. Alligevel kan to resultater fra samme operatør afvige med op til 5 % af værdien (IEC 62961:2018, Tabel 1). De afgørende krav i praksis er at flammegløde ringen før hver måling, at bruge vand med kontrolleret renhed (overfladespænding 70–74 mN/m) og at holde vand og olie på samme temperatur, mellem 18 °C og 25 °C (IEC 62961).

Wilhelmy-pladen — statisk og ikke-destruktiv#

Plademetoden måler befugtningskraften direkte uden at rive grænsefladen itu. Med fuldstændig befugtning på rent platin kræves ingen korrektionsfaktorer. Dens primære fordel er kontinuerlig, tidsopløst overvågning — nyttig til forskning i adsorptionsdynamik — men den er ikke specificeret i de vigtigste transformeroliestandarder.

Hængende dråbe — optisk, miniaturiseret og AI-klar#

Denne teknik optager silhuetten af en dråbe hængende fra en kanyle og tilpasser dens profil til Young-Laplace-ligningen ved hjælp af Axisymmetric Drop Shape Analysis (ADSA). Metoden kræver ingen fysisk kontakt med grænsefladen.

Det, der gør hængende dråbe-metoden særligt spændende, er den nylige integration af deep learning. Kratz og Kierfeld (2020, J. Chem. Phys. 153, 094102, DOI 10.1063/5.0018814) demonstrerede dybe neurale netværk, der kan løse det inverse Young-Laplace-problem størrelsesordener hurtigere end traditionel ADSA-tilpasning, og som bestemmer grænsefladespændingen lige så præcist som konventionelle metoder. Dette åbner døren for realtids-feltbårne hængende dråbe-systemer — selvom stærkt ældet, ugennemsigtig olie kan blokere den optiske vej.

Nye metoder: mikrofluidik og QCM-D#

Mikrofluidiske lab-on-a-chip-platforme genererer ensartede vanddråber i en kontinuerlig oliestrøm inden for sub-millimeter-kanaler. Koblet med maskinsyn og edge computing kan disse enheder potentielt levere autonome feltmålinger — selvom der endnu ikke er publiceret nogen transformerolieapplikation.

Quartz Crystal Microbalance with Dissipation (QCM-D) tilbyder en helt anderledes vinkel: den overvåger realtids adsorption og masseoptagelse af polære forureninger på en sensoroverflade i nanoskala. Kontaktløse trådløse deployeringskoncepter er udviklet til højspændingsmiljøer — potentielt med mulighed for in-situ-overvågning inde i forseglede transformertanke.

---

Hvad der driver IFT-faldet — og hvad det fortæller dig#

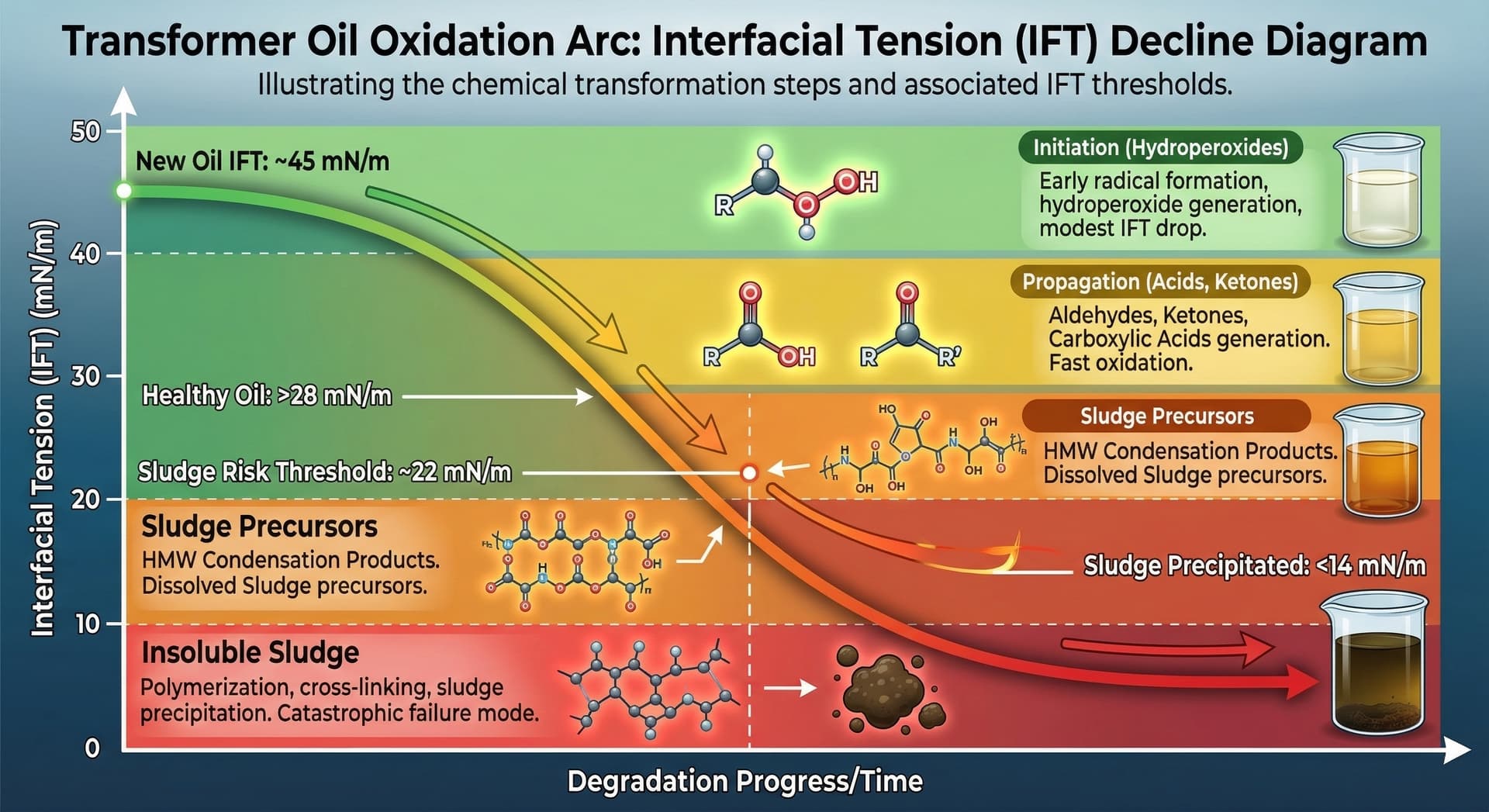

Oxidationsbuen#

IFT-faldet følger hele buen af oliens oxidationskemi. I initieringsfasen dannes hydroperoxider, og IFT kan falde hurtigt i de tidlige stadier af ældningen. Efterhånden som oxidationen skrider frem, ophobes aldehyder, ketoner og carboxylsyrer, og faldet i IFT flader ud, mens nedbrydningen stadig er moderat. I de sidste stadier dannes højmolekylære kondensationsprodukter som opløste slamforstadier, før de udfældes som uopløseligt slam.

Et IFT-fald i størrelsesordenen 0,5–1,5 mN/m om året ses almindeligvis for mineralolie i drift uden inhibitor og varierer med belastning, temperatur, iltadgang og kobberindhold. CIGRE TB 526:2013 (WG D1.30, "Oxidation Stability of Insulating Fluids") leverer det underliggende rammeværk, der knytter oxidationskemi til parameterfald; den absolutte IFT-faldrate er flåde- og designafhængig og er ikke tabuleret i standarden.

Inhibitorer bremser faldet — men geninhibering reverserer det ikke#

Antioxidantinhibitorer (DBPC/BHT, 0,08–0,40% totalt inhibitorindhold per IEC 60296:2020) bremser IFT-faldet dramatisk ved at opfange radikaler, før de producerer polære produkter. Under ca. 0,08% resterende inhibitorindhold — grænsen hvorunder IEC 60296 ikke længere klassificerer olien som inhiberet — er beskyttelsen reelt tabt, og oxidationen accelererer.

Blegejord: bevis for at IFT sporer polære forbindelser#

Regenerering af olie med blegejord (aktiveret ler) giver den mest overbevisende mekanistiske validering af IFT. Leret adsorberer selektivt polære forbindelser — syrer, slamforstadier, farvelegemer — og efter behandling vender IFT rutinemæssigt tilbage til 40 mN/m eller derover. Denne dramatiske genopretning fra undertiden <20 mN/m bekræfter, at IFT-sænkningen skyldes specifikt opløste polære stoffer, og at fjernelse af dem genopretter de oprindelige grænsefladeegenskaber.

Papirnedbrydning efterlader også en IFT-signatur#

En regressionsundersøgelse fra 2022 af Saeid, Zeinoddini-Meymand, Kamel & Khan, "Interaction of Transformer Oil Parameters on Each Other and on Transformer Health Index Using Curve Estimation Regression Method" (International Transactions on Electrical Energy Systems, 2022, DOI 10.1155/2022/7548533) fandt, at furfural (2-FAL) — den primære markør for cellulosepapirnedbrydning — har den største indvirkning på IFT blandt de målte parametre: en stigning på 1 ppm i furfural svarer til et fald på 0,644 mN/m i IFT i power-regressionen. Det betyder, at IFT ikke blot fanger olieoxidation, men også de kemiske konsekvenser af den faste isolerings ældning.

---

Standardrevolutionen 2024/2025: væskespecifikke IFT-grænseværdier#

Her har landskabet forskudt sig afgørende. For første gang har vi nu internationalt standardiserede IFT-tilstandsgrænser for alle de vigtigste transformervæsketyper.

IEC 60422:2024 — mineraloliegrænserne strammet, IFT bevæger sig mod rutinestatus#

2024-udgaven medfører to væsentlige ændringer. For det første skelner den nu mellem inhiberet og uinhiberet mineralolie, med strammere grænser for inhiberet olie (hvor en højere initial IFT forventes):

For det andet fastslår standarden nu, at IFT »kan være en rutinetest for inhiberet olie« og er »mest nyttig i den tidlige levetid, da den kan indikere tidligt stadium af oxidation eller forurening.« Det er et bemærkelsesværdigt skift: tidligere udgaver behandlede IFT rent som en supplerende test. 2024-udgaven anfører fortsat IFT som en Gruppe 2-test som udgangspunkt, men en ny note tillader, at den tæller som en Gruppe 1- (rutine-) test for inhiberet olie.

IEC 61203:2025 — der findes nu grænseværdier for syntetisk ester#

Denne standard etablerer IFT-tilstandsgrænser for syntetiske estervæsker som MIDEL 7131:

Dette er særligt signifikant, fordi producenten af den mest udbredte syntetiske ester tidligere har sat spørgsmålstegn ved, om IFT overhovedet er en meningsfuld diagnostisk parameter for deres produkter. IEC's publicering af eksplicitte grænseværdier afgør spørgsmålet på standardniveau.

IEC 62975:2021 — grænseværdier for naturlig ester#

For naturlige estervæsker (FR3, MIDEL eN, BioTemp) fastlægger IEC 62975:2021 følgende IFT-klassifikation:

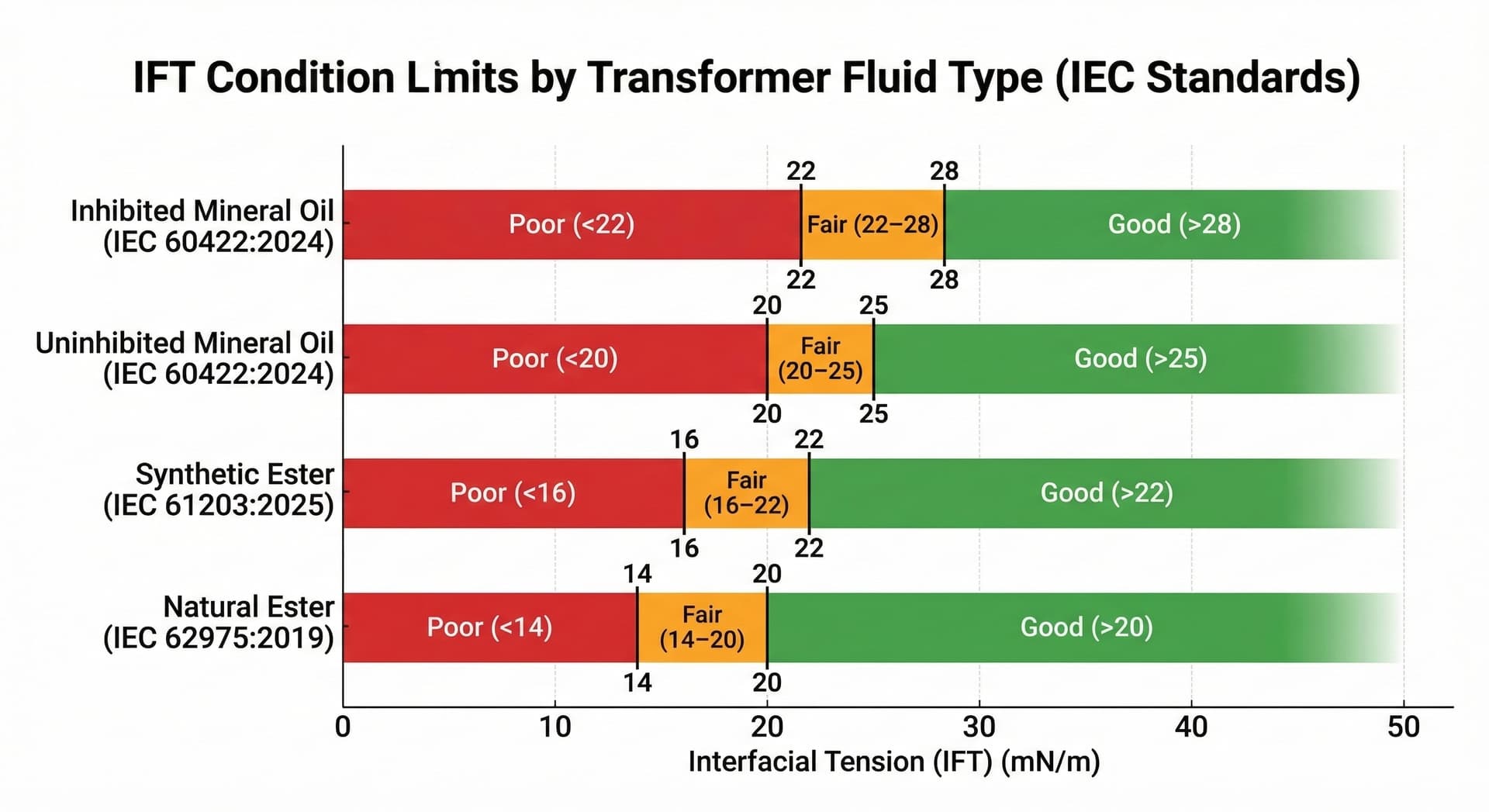

Det samlede rammeværk på ét blik#

Grænseværdierne ligger lavere for syntetisk ester end for mineralolie og lavest for naturlig ester.

En praktisk bemærkning om dynamisk spændvidde: Fra en typisk værdi for ny væske til dårlig tilstand dækker inhiberet mineralolie ca. 23 mN/m (45 → 22), mens naturlige estere kun dækker ca. 13 mN/m (27 → 14). Udgangsværdierne 45 og 27 er typiske for ny væske og stammer ikke fra standarderne. Hvert millinewtons fald i en ester bærer proportionelt mere diagnostisk vægt end i mineralolie.

---

GTL-olier: videnshuller#

Gas-to-liquid transformerolier som Shell Diala S4 ZX-I — syntetiseret fra naturgas via Fischer-Tropsch-processen — er ultrarene isoparaffiniske kulbrinter med praktisk talt ingen aromater eller svovl (<1 ppm). Deres initiale IFT forventes at være meget høj (sandsynligvis >50 mN/m), og accelererede ældningsstudier viser bemærkelsesværdigt flade IFT-faldkurver sammenlignet med konventionelle nafteniske olier.

Der eksisterer dog et betydeligt videnshul: Diala S4 ZX-I's tekniske datablad rapporterer ikke IFT — en bemærkelsesværdig udeladelse sammenlignet med Nynas' produktdatablade. Der findes ingen publicerede IFT-ældningsforløbsdata for GTL-produkter i faktisk transformerdrift.

Fjernelsen af naturligt forekommende antioxidantspecier (aromatiske og svovlholdige forbindelser) rejser et spørgsmål: når den syntetiske inhibitor er opbrugt, forløber oxidationen da mere brat end i nafteniske olier?

GTL-væsker falder under IEC 60422:2024's mineraloliegrænser, men om disse grænser er optimalt kalibreret til denne fundamentalt anderledes kemi, er uafklaret. Hvis et pludseligt IFT-fald opstår i et GTL-system, kan det med større sandsynlighed indikere ekstern forurening (lak, pakningsmaterialenedbrydning) end den gradvise interne oxidation, der er typisk for nafteniske olier — en diagnostisk vigtig skelnen.

---

Hvordan IFT forholder sig til andre diagnostiske parametre#

IFT vs. syreindhold: tidlig advarsel-fordelen#

Den klassiske inverse korrelation mellem IFT og totalt syretal (TAN) er den bedst dokumenterede sammenhæng i transformerolieanalyse. Ved meget lave syreniveauer er kurven næsten vertikal — IFT falder målbart, længe før TAN når detekterbare alarmniveauer. Ifølge den kurve, Sokolov et al. (2002) har tilpasset data fra 25 krafttransformere, er syretallet stadig kun omkring 0,03 mg KOH/g, når IFT er faldet til 22 mN/m.

Uoverensstemmelse mellem de to parametre er i sig selv diagnostisk: lav IFT kombineret med lavt syreindhold peger på ekstern polær forurening (opløsningsmidler, pakningsmaterialer, udvaskning) frem for normal oxidationsældning.

Forholdet mellem IFT og syretal samler begge. CIGRE kalder det »Oxidation Index«, bemærker, at det følger nedbrydningen mere proportionalt end hver af de to parametre alene (TB 962), og nævner en værdi under 300 som ét af kriterierne for at overveje regenerering (TB 413). Indekset gælder mineralolie; estervæsker har et andet udgangsniveau for syretallet.

IFT vs. dissipationsfaktor (tan δ): komplementære, ikke redundante#

Begge parametre reagerer på polære nedbrydningsprodukter, men gennem fundamentalt forskellige fysiske mekanismer — IFT via overfladekemi, tan δ via elektrisk ledningsevne og dielektrisk tab. Tan δ er mere følsom over for ioniske og ledende forureninger (fugt, opløste metalsæber), mens IFT bedre fanger opløste molekylære polære stoffer.

En høj tan δ, der normaliserer sig ved forhøjet temperatur, indikerer typisk fugt; vedvarende forhøjelse på tværs af temperaturer peger på oxidation. IFT kan ikke alene foretage denne skelnen — hvilket netop er grunden til, at IEC-standarderne anbefaler at kontrollere DDF sammen med IFT, når resultatet svarer til acceptabel eller dårlig tilstand.

Faldhastigheden betyder mere end nogen enkelt værdi#

En pludselig acceleration i IFT-faldet — selv når de absolutte værdier stadig ligger over 28 mN/m — signalerer ændret oxidationskinetik (muligvis inhibitorudtømning eller ny forurening) og berettiger undersøgelse. Dette er i overensstemmelse med IEC 60422:2024's observation om, at IFT er mest nyttig i den tidlige levetid.

---

Automatiseringsudfordringen: hvorfor online IFT-overvågning endnu ikke findes#

Der eksisterer ingen kommercielt tilgængelig realtids online IFT-sensor til transformere. Forhindringerne er betydelige: Du Noüy-ringen kræver flammeglødning før hver måling, hver test kræver vand af høj renhed vedligeholdt under strenge krav, grænsefladen skal være minutiøst ren, og målingen udføres ved en temperatur mellem 18 og 25 °C — hvilket kræver aktiv køling fra typiske driftstemperaturer på 60–80 °C.

Den mest lovende vej på kort sigt er spektroskopisk proxymåling. Abu Bakar et al. (IEEE TDEI, 2015, DOI 10.1109/TDEI.2015.7076831) demonstrerede, at UV-Vis-spektrale egenskaber korrelerer med IFT stærkt nok til, at neurale netværk kan forudsige IFT med den høje nøjagtighed, som rapporteres i artiklens regressionsanalyse. Tilgangen kræver kun billig optik og ingen vandfase, hvilket gør den langt mere velegnet til fiberoptisk integration i transformeres kølesystemer.

Dette antyder en realistisk fremtid på kort sigt, hvor IFT — eller dens spektroskopiske ækvivalent — overgår fra en periodisk laboratoriemåling til et kontinuerligt tilstandssignal, der fodrer algoritmer til tilstandsvurdering i realtid. Indtil videre er laboratoriemæssig tensiometri dog fortsat den eneste standardiserede tilgang.

---

Hvad dette betyder for dit vedligeholdelsesprogram#

For asset managers og ejere#

IFT bør indgå i din standard olieanalysepakke, ikke reserveres til specialundersøgelser. Omkostningen er ubetydelig i forhold til transformerens erstatningsværdi, og dens tidlige advarsel om slamdannelse — en katastrofal men forebyggelig fejlmodus — berettiger rutinemæssig inklusion. IEC 60422:2024-revisionen understøtter nu denne position.

For laboratoriespecialister#

Sørg for, at din IFT-måleprotokol er i overensstemmelse med IEC 62961 (180 sekunders ækvilibrering) frem for ASTM D971 alene, særligt ved analyse af estervæsker. Vandkvalitet er altafgørende — verificer regelmæssigt overfladespændingen af dit destillerede/demineraliserede vand. Hvis du analyserer blandede flåder af mineral- og estertransformere, skal du anvende de korrekte væskespecifikke grænseværdier fra den relevante standard.

For OEM'er og væskeleverandører#

Fraværet af publicerede IFT-data for GTL og kraftigt hydroprocesserede transformerolier er et hul, som markedet i stigende grad vil kræve udfyldt. Efterhånden som disse væsker vinder markedsandele, vil asset-ejere have behov for ældningsforløbsdata og validerede alarmgrænser, der er specifikke for disse kemier.

For alle, der evaluerer esterfyldte transformere#

---

Konklusion: en gammel test med ny relevans#

IFT er en af de ældste tests i transformerdiagnostikkens værktøjskasse, funderet i termodynamiske principper etableret af Gibbs for over et århundrede siden og underbygget af årtiers felterfaring. Det, der gør den på ny relevant, er konvergensen af tre udviklinger:

• Stramme og moderniserede internationale standarder, der endelig giver væskespecifikke grænseværdier
• Voksende anerkendelse af dens tidlige advarselsværdi, i takt med at transformere ældes og erstatningsomkostningerne stiger
• Nye spektroskopiske og maskinlæringsteknikker, der potentielt kan bringe IFT-overvågning online

Hos TriboTech inkluderer vi IFT i vores standard analysepakker for transformerolier og promoverer den aktivt til esterfyldte transformere. Vi betragter den som en af de mest omkostningseffektive diagnostiske investeringer, en asset-ejer kan foretage — en enkelt måling, der integrerer hele væskens polære nedbrydningshistorik i ét tal.

Oliediagnostikkens stille kraftcenter fortjener en højere stemme.

---

TriboTech ApS er specialiseret i transformerolieanalyse, opløst gasanalyse (DGA) og tribologiske services til energisektoren. For spørgsmål om IFT-diagnostik eller vores transformerolieanalyseprogrammer, kontakt os på info@tribotech.dk.

---
