Transformerolier: Kemi, ydeevne og bæredygtige alternativer

---

Resumé#

Mineralolie er transformerindustriens fundament, og til mange anlæg er den fortsat den rigtige væske. Esterbaserede væsker er et stærkt valg, hvor brandsikkerhed, miljøhensyn eller fugttolerance vejer tungt, mens mineralolie beholder sine fordele i viskositet, indkøbspris og — over for naturlige estere — oxidationsstabilitet. Denne hvidbog gennemgår kemien, standarderne og nedbrydningsmekanismerne bag valget, så den enkelte anlægsejer kan vurdere, hvor hver væske passer over en levetid på flere årtier.

Transformerolien er langt mere end en passiv væske i en metalboks. Den er transformerens dynamiske immunsystem — et præcisionsformuleret, uafbrudt interagerende kemisk maskineri, der styrer termisk konvektion, dielektrisk holdekraft og bevarelsen af celluloseisoleringen.

Denne hvidbog er en teknisk analyse af transformerolier for ingeniører, anlægsforvaltere og specialister, der arbejder med drift, sikkerhed og grøn omstilling i højspændingsanlæg. Vi gennemgår:

• Historisk udvikling — fra de første oliefyldte transformere i slutningen af 1880'erne til GTL-olier og forskningen i nanofluider
• Molekylær kemi — naftener, paraffiner, aromater, estere og silikoner
• Raffineringsprocesser — solventekstraktion, hydroprocessing og lerbehandling
• Internationale standarder — IEC 60296 Ed. 5, ASTM D3487, IEC 62770 og IEC 61099
• Additivteknologi — oxidationsinhibitorer, metalpassivatorer og pour point depressants
• Nedbrydningsmekanismer — aldringens treenighed, DGA og furananalyse
• Miljøregulering — PCB-udfasning, REACH, dansk affaldslovgivning
• Væskevalget — de hensyn, der afgør valget mellem mineralolie og ester

---

1. Introduktion: Livsnerven i den elektriske infrastruktur#

I den globale elektriske infrastruktur udgør kraft- og fordelingstransformere selve hjertet i pålidelig transmission og distribution af elektrisk energi. Selvom de faste komponenter — kobberviklinger, isolationspapir og siliciumstålkerner — ofte får den primære opmærksomhed, er det den flydende isolation, transformerolien, der udgør den absolut mest kritiske arbejdsvæske.

Transformeroliens primære funktioner er dobbelte:

1. Dielektrisk isolation — levering af ekstremt høj dielektrisk styrke for at isolere højspændingskomponenter og forhindre katastrofale overslag eller koronaudladninger
2. Termisk køling — funktion som højeffektivt konvektionsmedie, der absorberer og leder intens varme væk fra kernen og viklingerne til eksterne køleradiatorer

Ud over disse fundamentale fysiske og elektriske egenskaber fungerer den moderne transformerolie som en kemisk budbringer og et diagnostisk værktøj, der gennem avanceret analyse løbende afspejler transformerens indre sundhedstilstand.

Den konstante udvikling inden for højspændingsteknologi, kombineret med en global dagsorden centreret om bæredygtighed, dekarbonisering og strengere miljølovgivning, har drevet transformerolieteknologien fra simple petroleumsderivater til højt specialiserede, kemisk konstruerede fluider.

Denne hvidbog viser, hvor esteralternativet står stærkest — i brandsikkerhed, bionedbrydelighed og i nogle anvendelser livscyklusomkostninger — og hvor mineralolie fortsat er det bedste valg.

---

2. Historisk udvikling#

En kort historik er nok til at forklare, hvor nutidens væskefamilier kommer fra.

2.1. Oliefyldte transformere og de første dielektriske væsker#

Oliefyldte transformere går tilbage til slutningen af 1880'erne, og naturlige estere var blandt de første væsker, man tog i brug (CIGRE TB 436:2010, pkt. 1). Mineralolierne afløste efterhånden de tidlige naturlige estere, som viste sig ikke at kunne bruges i frit åndende anlæg (CIGRE TB 436:2010, pkt. 1).

2.2. PCB-æraen#

Polyklorerede biphenyler (PCB) forenede gode termiske og elektriske egenskaber med fremragende kemisk stabilitet (IEC 60422:2024, pkt. 7.18), og da væsken ikke brændte, var PCB-fyldte transformere oplagte til indendørs brug.

2.3. Esterne vender tilbage#

Silikonevæsker og syntetiske estere havde været i vellykket drift i næsten 40 år, da CIGRE udgav TB 436 i 2010. I årtiet forud fik naturlige estere en renæssance, drevet af miljøbevidsthed og regulering (CIGRE TB 436:2010, pkt. 1).

Ud over den konventionelle mineralolie præger fire udviklinger nutidens væskevalg:

• Naturlige estere — biobaserede væsker fra soja, raps og solsikke
• Syntetiske estere — kemisk konstruerede væsker, der kun oxiderer meget langsomt
• GTL-teknologi — Gas-to-Liquids-baseolier syntetiseret ud fra naturgas (afsnit 2.4)
• Nanofluider — tidlig forskning i olier tilsat nanopartikler

2.4. GTL-teknologi#

GTL-baseolier syntetiseres ud fra syngas fremstillet af naturgas og hydroisomeriseres derefter til forgrenede isoparaffiner. For ét GTL-baseret produkt, Shell Diala S5 BD, angiver producentens datablad:

• Svovl under detektionsgrænsen på 1 mg/kg efter ASTM D5185
• En høj grad af ensartet sammensætning

2.5. Nanofluider#

Nanofluider — kolloidale suspensioner af nanopartikler i transformerolier — er stadig på forskningsstadiet. Laboratorieundersøgelser rapporterer forbedret gennemslagsspænding og varmeoverførsel, men ingen af dem er nået frem til en produktstandard.

Teknologisk tidslinje#

---

3. Oliekemi og molekylær sammensætning#

For at vælge den korrekte transformerolie til en specifik applikation er det afgørende at forstå den underliggende kemi for de tre primære væskefamilier: mineralolier, esterbaserede fluider og silikonevæsker. Væskens kemiske struktur dikterer alt fra termisk overførselskapacitet og interaktion med cellulosepapir til brandsikkerhed og miljøpersistens.

3.1. Mineralolier (petroleumsbaserede kulbrinter)#

Mineralolie er industriens fundament. Kemisk består den af komplekse kulbrintemolekyler, som opdeles i tre strukturelle hovedgrupper:

Naftener (cykloparaffiner)

Nafteniske kulbrinter udgør typisk hovedbestanddelen i transformerolier af høj kvalitet. Molekylært består de af mættede kulstofringe (monocykliske CₙH₂ₙ eller polycykliske strukturer som decalin). En olie kaldes naftenisk, når under 50 % af kulstofatomerne sidder i paraffinske strukturer (CIGRE TB 526:2013, pkt. 2.3).

Nøglefordele:

• Fuldstændig fri for voks → lavt naturligt flydepunkt: typiske værdier ned til −50 °C, mens specifikationens grænse er −40 °C (IEC 60296:2020, Tabel 3)
• Fremragende lavtemperaturviskositet → opretholder kritisk termisk konvektion selv i streng kulde
• Høj solvens → holder oxidationsbiprodukter (syrer og lak) opløst og forhindrer slamdannelse på kølekanaler og kobberviklinger

Paraffiner

Paraffiner er lige, mættede kulstofkæder (CₙH₂ₙ₊₂). De giver et højt viskositetsindeks og en lavere densitet. Til gengæld udfælder paraffinske olier oxidationsprodukter tidligere som slam, og i ældningsforsøg har de vist højere syretal og mere slamdannelse end nafteniske olier (CIGRE TB 526:2013, pkt. 2.3). Dertil kommer, at de langkædede paraffiner krystalliserer og danner voks ved lave temperaturer.

Isoparaffiner vs. normalparaffiner: Langkædede normalparaffiner krystalliserer, mens forgrenede isoparaffiner har sværere ved at pakke sig og derfor sænker flydepunktet. GTL-olier er domineret af isoparaffiner og når flydepunkter helt ned til −51 °C (typisk værdi, Shells datablad for Diala S5 BD).

Aromater

Aromatiske kulbrinter (benzenderivater) præsenterer et teknisk paradoks:

• Ulempe: Højt aromatindhold reducerer oxidationsmodstand, idet umættede bindinger lettere reagerer med ilt
• Fordel: Visse aromatiske molekyler absorberer brint under elektrisk påvirkning, og oliens gasningstendens hænger derfor sammen med dens aromatindhold (IEC 60296:2020, pkt. 7.3)

IEC 60296 begrænser indholdet af polycykliske aromater (PCA), målt med DMSO-ekstraktionsmetoden IP 346, til under 3 % (IEC 60296:2020, pkt. 6.15 og Tabel 3). En lav gasningstendens foretrækkes af nogle brugere til specialudstyr som højspændingsmåletransformere og gennemføringer; den aftales mellem køber og leverandør og er ikke et krav i specifikationen (IEC 60296:2020, pkt. 7.3).

3.2. Esterbaserede fluider#

Estere dannes ved en kondensationsreaktion mellem en syre og en alkohol.

Naturlige estere (vegetabilske olier)

Naturlige estere udvindes fra sojabønner, solsikkefrø eller rapsolie. De er opbygget af triglycerider (estere af organiske fedtsyrer og glycerol).

Fordele:

• Højt brændpunkt: mindst 300 °C efter specifikationen (IEC 62770:2024, Tabel 2). Det placerer naturlige estere i brandklasse K (IEC 61039:2025, pkt. 5.3) som mindre brandfarlige væsker, der mindsker brandrisikoen betydeligt
• Let bionedbrydelige efter OECD 301 B, C eller F (IEC 62770:2024, Tabel 2)
• Baseret på spiselige vegetabilske olier; den færdige væskes miljø- og sundhedsprofil afhænger dog også af dens additiver (IEEE C57.147-2018, Annex C.2; erstattet af IEEE C57.166-2026)
• Den høje vandopløselighed og hydrolysen af esteren, som forbruger vand, menes at bremse papirets ældning; transesterificering er også foreslået som mekanisme. Undersøgelser tyder på, at papir ældes langsommere i estervæsker (CIGRE TB 738:2018, pkt. 3.5.1)

Begrænsninger:

• Høj viskositet: omtrent fire gange mineraloliens ved 40 °C (36 mod 9 mm²/s for FR3), aftagende til omtrent tre gange ved 100 °C (8 mod 2,6 mm²/s) (CIGRE TB 436:2010, Tabel 3.2)
• Sårbar over for fri ilt — dobbeltbindingerne i fedtsyrerne oxiderer og polymeriserer ved atmosfærisk luft
• Forbeholdes primært hermetisk lukkede transformerdesign

Syntetiske estere

Syntetiske estere (typisk pentaerythritolestere) produceres gennem kontrolleret kemisk syntese. Den kemiske arkitektur bygger på pentaerythritolkernen — C(CH₂OH)₄ — med fire tetrahedralt arrangerede arme, esterificeret med en blanding af monocarboxylsyrer.

Mættede syrekæder gør, at syntetiske estere kun oxiderer meget langsomt; de danner organiske syrer, men intet slam (CIGRE TB 436:2010). De vigtigste egenskaber:

• De kan bruges til retrofyldning af både frit åndende og lukkede enheder (IEC 61203:2025, Annex B.1)
• Flammepunkt omkring 275 °C (åben kop) og brændpunkt omkring 316 °C (typiske værdier for MIDEL 7131, producentens produktguide)
• Flydepunkt −56 °C (typisk værdi, samme guide)
• Viskositet 28 mm²/s ved 40 °C (typisk, CIGRE TB 436:2010, Tabel 3.2)

Syntetiske estere er det foretrukne valg til trækkraftstransformere (højhastighedstog), kompakte bystationer og havvindmølleparker.

3.3. Silikonevæsker#

Silikonevæske (polydimethylsiloxan, PDMS) adskiller sig fundamentalt ved at være bygget på en uorganisk polymerrygrad af alternerende silicium- og iltatomer med organiske methylgrupper.

Egenskaber:

• Meget højt viskositetsindeks (> 300)
• Meget stabil over for oxidation (CIGRE TB 436:2010, Tabel 3.1)
• Højt flammepunkt (> 300 °C; CIGRE TB 436:2010, Tabel 3.1)

---

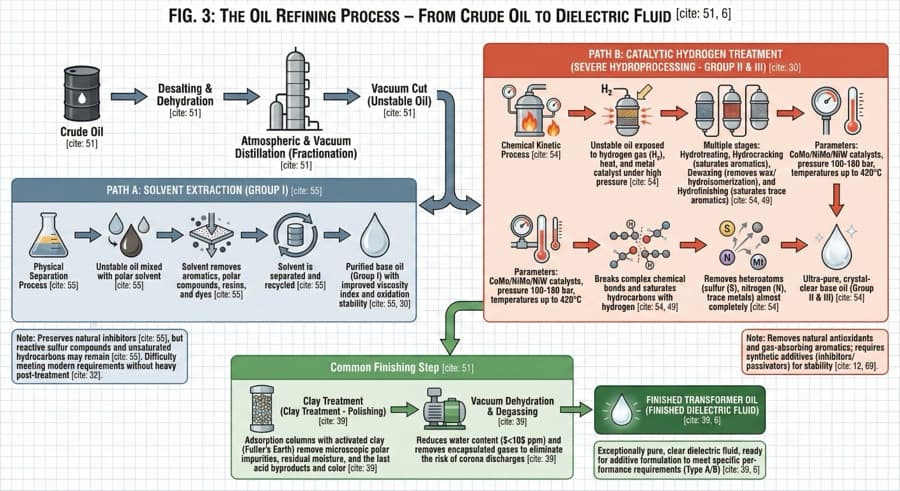

4. Raffineringsprocesser: Fra råolie til dielektrisk fluid#

Vejen fra tyk, ubehandlet råolie til en hyperren dielektrisk isolationsvæske er en af petrokemiens mest krævende processer. I dag produceres moderne transformerolier primært gennem to konkurrerende teknologier.

4.1. Fraktionering og vakuumdestillation#

Processen begynder med afsaltning og dehydrering af råolien. Derefter pumpes den ind i atmosfæriske og vakuumbaserede destillationstårne, hvor den adskilles ("fraktioneres") baseret på specifikke kogepunkter. Den relevante fraktion (vakuumsnittet) indeholder den passende molekylvægt til transformerolier, men er på dette tidspunkt stadig mørk, ustabil og fyldt med uønskede polære forureninger, syrer og reaktive svovl- og nitrogenforbindelser.

4.2. Opløsningsmiddelekstraktion (solvent extraction)#

Opløsningsmiddelekstraktion er en fysisk adskillelsesproces. Det ubehandlede destillat blandes med et polært opløsningsmiddel, der tiltrækker og binder sig til uønskede polære forbindelser, tunge aromater, harpikser og farvestoffer.

Fordele: Bevarer oliens naturlige inhibitorer: raffineringen er optimeret til at bevare de svovl- og aromatforbindelser, der virker som naturlige antioxidanter (IEC 60296:2020, pkt. 5.1.1). Relativt lavt energiforbrug.

Begrænsninger: Da det er en fysisk proces, ændres molekylernes struktur ikke. Reaktive svovlforbindelser og umættede kulbrinter forbliver reaktive.

4.3. Katalytisk brintbehandling (severe hydroprocessing)#

Hydroprocessing er derimod en kemisk proces: olien behandles med brint under højt tryk over en katalysator, og hvor hårdt den raffineres, afhænger af brinttrykket, katalysatoren, temperaturen og opholdstiden (CIGRE TB 526:2013).

4.4. Polering: Lerbehandling og affugtning#

Som det allersidste trin gennemgår olien en finpudsning via adsorptionskolonner med aktiveret ler (Fuller's jord). Leret absorberer polære forureninger, restfugtighed og de sidste sure biprodukter. Derefter ledes olien gennem et vakuumdehydreringsanlæg, der fjerner indkapslede gasser og trækker vandindholdet ned under leveringsgrænsen: 30 mg/kg ved levering i bulk og 40 mg/kg på tønder og i IBC'er (IEC 60296:2020, Tabel 3).

Sammenligning af raffineringsmetoder#

---

5. Internationale standarder og klassificeringer#

Højspændingstransformere er vitale aktiver, der forventes at køre uden afbrydelse i årtier. Produktion, indkøb og kvalitetssikring af transformerolier er underlagt internationale specifikationer. For ubrugt isolerende mineralolie er de to vigtigste IEC 60296 og ASTM D3487.

5.1. IEC 60296 (Udgave 5.0, 2020)#

Femte udgave definerer to grupper, Type A og Type B, ud fra deres ydeevne under accelereret oxidation (IEC 60296:2020, Foreword). Betegnelseskoden angiver stadig, om en olie er ubrugt eller genanvendt.

Præstationskategorier

• Type A — fuldt inhiberede olier af høj kvalitet med højere oxidationsstabilitet end Type B. Kræver ≤ 0,05 % totalsvovl, IFT ≥ 43 mN/m, et inhibitorindhold på 0,08–0,40 % og bestået 500-timers oxidationsstabilitetstest (IEC 60296:2020, Tabel 3)
• Type B — standardolier, der kan være uinhiberede (U), trace-inhiberede (T) eller inhiberede (I). Grænserne efter oxidation er flere gange bredere end for Type A (syretal 1,2 mod 0,3 mg KOH/g; slam 0,8 % mod 0,05 %), minimumskravet til IFT er 40 i stedet for 43 mN/m, og der stilles intet krav til totalsvovl eller stray gassing (IEC 60296:2020, Tabel 3 og 4)

Inhibitorklassificering

5.2. ASTM D3487#

ASTM D3487 definerer to typer:

• Type I — til udstyr, hvor der kræves normal oxidationsmodstand; inhibitorindhold højst 0,08 vægtprocent, og helt uinhiberet væske leveres kun efter aftale (ASTM D3487-25)
• Type II — til udstyr, hvor der kræves større oxidationsmodstand; inhibitorindhold højst 0,30 vægtprocent (2,6-di-tert-butyl-para-cresol eller 2,6-di-tert-butylphenol)

Kritiske forskelle mellem IEC og ASTM

5.3. Standarder for alternative fluider#

• IEC 62770:2024 og IEEE C57.166-2026 — dækker naturlige estere (vegetabilske olier): brændpunkt ≥ 300 °C og flammepunkt ≥ 250 °C (IEC 62770:2024, Tabel 2), bionedbrydelighedskrav, acceptabelt vandindhold og viskositet (ASTM D6871-17 blev trukket tilbage i januar 2026 og genindført i juli 2026 som ASTM D6871-26, godkendt 1. juni 2026, og er dermed igen den gældende amerikanske specifikation for ny væske som modtaget; IEEE C57.166-2026, som IEEE C57.147-2018 er erstattet af, er accept- og vedligeholdelsesvejledningen: dens §7.1 kræver, at ubrugt naturester som leveret opfylder ASTM D6871, og dens Tabel 2 giver vejledende prøvningsgrænser for leverancer som modtaget fra væskeleverandøren)
• IEC 61099 — specifikationer for ubrugte syntetiske organiske estere til elektriske formål

---

6. Additivteknologiens kemi og funktion#

Moderne transformere drives markant hårdere med forhøjede driftstemperaturer, mens severe hydroprocessing fjerner de naturlige kemiske forsvarsværker. For at holde til årtiers drift tilsættes mineralolier kemiske additiver — typisk fra få ppm til 0,4 vægtprocent.

6.1. Oxidationsinhibitorer (antioxidanter)#

Varme og atmosfærisk ilt initierer en autokatalytisk kædereaktion via aggressive frie radikaler, der nedbryder kulbrinterne og producerer syrer, alkoholer, aldehyder og slam.

De mest fremtrædende inhibitorer er:

• 2,6-di-tert-butyl-para-cresol (DBPC)
• 2,6-di-tert-butyl-phenol (DBP)

Begge er sterisk hindrede fenoler, der virker som radikalfængere. DBPC afgiver brintatomet fra sin hydroxylgruppe til et radikal og neutraliserer det; det fenoxylradikal, der bliver tilbage, er stærkt stabiliseret og kan neutralisere endnu et radikal (CIGRE TB 526:2013, pkt. 3.4). Ét DBPC-molekyle kan altså neutralisere mindst to frie radikaler, før det er opbrugt.

Geninhibering til det oprindelige udgangsniveau kan overvejes uden forudgående regenerering, så længe syretallet er højst 0,08 mg KOH/g og IFT mindst 28 mN/m. Ligger olien uden for de grænser, virker geninhibering ikke, og regenerering eller udskiftning af olien bør overvejes (IEC 60422:2024, Tabel 5). Efter regenerering anbefales det kraftigt at tilsætte inhibitor (IEC 60422:2024, pkt. 14.4.4).

6.2. Metalpassivatorer#

Kobber i transformerens viklinger fungerer som potent kemisk katalysator for oliens oxidation. Endnu farligere er korrosivt svovl — reaktive svovlforbindelser, der angriber kobberet ved høje driftstemperaturer og danner elektrisk ledende kobbersulfid (Cu₂S) direkte på ledningsoverfladen.

Metalpassivatorer er benzotriazolderivater: N-bis(2-ethylhexyl)-aminomethyl-tolutriazol (TTAA; Irgamet 39 er et kommercielt eksempel), benzotriazol (BTA) eller 5-methyl-1H-benzotriazol (TTA) (IEC 60422:2024, pkt. 7.20). De danner et monomolekylært lag, omkring 2 nm tykt, på blankt kobber (CIGRE TB 625:2015, pkt. 4.1.2). Den typiske dosis er 100 mg/kg (IEC 60422:2024, pkt. 7.20; CIGRE TB 625:2015, pkt. 4.1.2). Under 50 mg/kg anses en passivator for virkningsløs (CIGRE TB 625:2015, pkt. 4.1.2). IEC 60422:2024, Tabel 5, vurderer et indhold under 50 mg/kg som dårligt, og én kortsigtet mulighed er dér at efterdosere ny passivator til ≤ 100 mg/kg.

For en dybdegående analyse af korrosivt svovl, se vores dedikerede hvidbog om korrosivt svovl.

6.3. Pour Point Depressants (PPDs)#

I paraffinske mineralolier kan langkædede alkaner krystallisere i kulde og danne et voksnetværk, der får olien til at stivne; paraffinske olier har flydepunkter på ca. −10 til −20 °C, afhængigt af hvor meget voks der er fjernet ved raffineringen (CIGRE TB 526:2013, pkt. 2.3). PPD'er — typisk polymethacrylater eller polynaftalener (IEC 60296:2020, pkt. 6.12.4) — ændrer vokskrystallernes form under nedkølingen: krystallerne bliver mindre, og der opbygges ikke en sammenhængende gitterstruktur.

Paraffinske olier har undertiden brug for en PPD for at opfylde kravet til lavtemperaturegenskaberne (CIGRE TB 526:2013, pkt. 2.3).

---

7. Nedbrydningsmekanismer, levetid og diagnostik#

En transformers primære dødsårsag er sjældent et isoleret kollaps af olien — det er nedbrydningen af cellulosen (isoleringspapiret), der markerer enden på anlæggets livscyklus. Papiret kan modsat olien ikke regenereres eller udskiftes, uden at transformeren vikles om.

Under optimale betingelser kan en mineraloliefyldt transformer yde flere årtiers problemfri drift. Olie og papir fungerer imidlertid som et integreret, interagerende økosystem.

7.1. Aldringens treenighed#

Tre destruktive kræfter driver nedbrydningen:

1. Termisk stress (overophedning)

Papirets levetid halveres omtrent for hver 6–10 °C, hotspot-temperaturen stiger, afhængigt af materialet. Referencetemperaturen for hotspot er 98 °C for almindeligt kraftpapir og 110 °C for termisk opgraderet papir (CIGRE TB 738:2018). IEC's belastningsvejledning, IEC 60076-7:2018, regner med en fordobling for hver 6 °C med 98 °C som reference, altså for almindeligt, ikke opgraderet kraftpapir (som gengivet i CIGRE TB 738:2018, ligning 14). IEEE Std C57.91-2025 (pkt. 5.2, ligning 5) definerer aldringsaccelerationsfaktoren $F_{AA} = \exp[15000/383{,}15 - 15000/(\theta_{whs}+273{,}15)]$ med 110 °C i viklingens varmeste punkt som reference for isolation dimensioneret til 65 °C gennemsnitlig temperaturstigning i viklingen (95 °C ved 55 °C). Standardens bilag bemærker, at Arrhenius-kurven svarer til en fordobling for hver ca. 6 °C mellem 100 og 110 °C og for hver ca. 8 °C over 120 °C.

2. Oxidation

Kombinationen af varme og ilt nedbryder kulbrinterne til peroxider, ketoner og organiske syrer.

3. Fugt (moisture ingress)

Vand er transformerens skjulte fjende. Det trænger ind via fejlende pakninger eller opstår kemisk indefra som biprodukt af cellulosepapirets nedbrydning. For kraftpapir fordobles ældningshastigheden omtrent for hver ekstra procent vand i papiret (CIGRE TB 738:2018, Executive Summary).

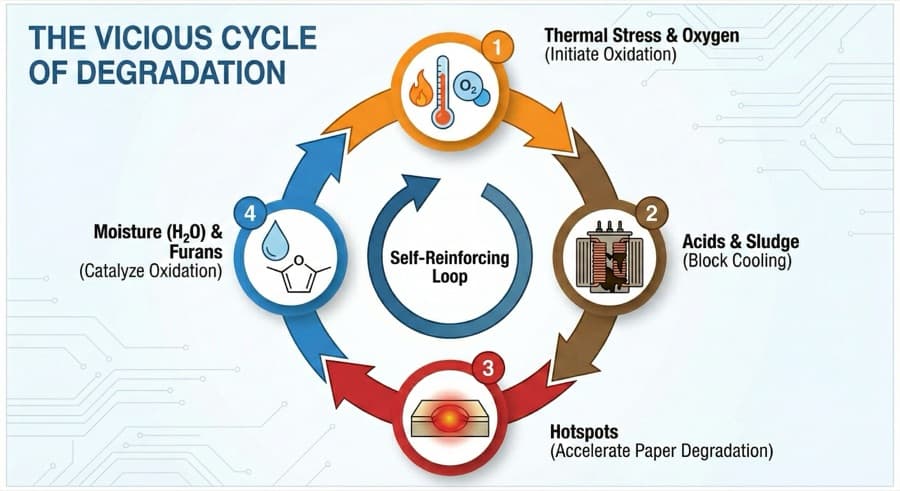

Det onde kredsløb#

Disse faktorer forstærker hinanden:

1. Termisk stress + ilt → oxidation af olien → aggressive syrer og uopløseligt slam
2. Slam aflejres på metaloverflader → blokerer kølekanaler i viklingerne
3. Blokering → ukontrolleret lokaliseret opvarmning (hotspots)
4. Forhøjet temperatur → accelereret cellulosenedbrydning → frigivelse af vand og furaner
5. Vand sænker den dielektriske styrke og driver sammen med syrerne en syrekatalyseret hydrolyse af papiret (CIGRE TB 738:2018)
6. Cyklussen lukkes og forstærker sig selv

7.2. Diagnostiske indikatorer#

Da man ikke fysisk kan besigtige cellulosens tilstand på spændingsførende anlæg, udnyttes olien som informativ budbringer.

Opløst gasanalyse (DGA)

Forskellige typer elektriske eller termiske fejl bryder kulbrintekæderne og frigiver gasser med specifikke fingeraftryk:

• Ethylen (C₂H₄) — indikerer generel, alvorlig overophedning
• Acetylen (C₂H₂) — kritisk advarsel om højspændingslysbuer (arcing)
• Brint (H₂) — partielle udladninger
• Methan (CH₄) og Ethan (C₂H₆) — termisk nedbrydning ved lavere temperaturer

IEEE C57.104-2019 statusklassificering:

• Status 1 — alle gasser under 90. percentil (Tabel 1) og intet tegn på gasudvikling
• Status 2 — en gas mellem 90. og 95. percentil eller en bekræftet stigning over delta-normerne i Tabel 3
• Status 3 — en gas over 95. percentil (Tabel 2) eller en stigningsrate over Tabel 4: skærpet overvågning, yderligere prøvning og inddragelse af eksperter (IEEE C57.104-2019, pkt. 6.1)

I IEEE C57.104-2019 ligger acetylens 95. percentil på 2–7 µL/L (Tabel 2), og enhver stigning mellem to på hinanden følgende prøver overskrider delta-normen (Tabel 3).

Furananalyse (2-FAL)

Furananalysen giver et indirekte billede af papirets tilstand. Når cellulosen depolymeriserer, frigiver den olieopløselige furanforbindelser — herunder 2-furaldehyd (2-FAL) og 5-hydroxymethyl-2-furaldehyd. De måles med HPLC (IEC 61198) og angives i ppm:

Under 1 ppm er korrelationen ikke pålidelig, og ved normal ældning svarer sådanne værdier til en DP over 400 (Duval m.fl., IEEE EIM 2017, Tabel 3).

DP-båndene er tilnærmede: sammenhængen mellem furan og DP afhænger af model og papirtype (fx De Pablo, Pahlavanpour), termisk opgraderet papir afgiver mindre furan pr. DP-tab, og furan alene bør ikke udløse en beslutning om at koble transformeren ud (IEEE C57.140-2017, pkt. 5.4.3).

For en dybere analyse af DP end-of-life-vurdering, se vores artikel om nytænkning af DP end-of-life.

Retrofyldning med ester

Retrofyldning med naturlig ester (FR3, MIDEL eN 1215) tilbyder:

• Brændpunkt ≈ 360 °C og flammepunkt ≈ 330 °C (typiske værdier for FR3; ≈ 2× mineraloliens) — K-klassen afgøres af brændpunktet ≥ 300 °C, jf. IEC 61039:2025, pkt. 5.3
• Let bionedbrydelig (OECD 301; IEC 62770:2024, Tabel 2)
• Høj vandopløselighed — 20 til 50 gange mineraloliens (CIGRE TB 738:2018); ved 23 °C omkring 1 100 ppm for naturlig ester mod 55 ppm for mineralolie (CIGRE TB 436:2010, Tabel 3.3)

---

8. Miljøpåvirkning, sundhedsrisici og danske regulativer#

Transformerolie frembyder dokumenterede miljø- og sundhedsrisici på alle stadier af livscyklussen. Håndteringen af brugt olie er reguleret; se fx US EPA's ramme for brugt olie (40 CFR Part 279). Oliens persistente natur danner en kvælende film på overfladevand, der udtømmer ilten for akvatiske økosystemer.

8.1. Arven fra PCB#

PCB er en persistent organisk miljøgift (POP), stærkt mistænkt kræftfremkaldende og med evne til bioakkumulering i fødekæden. Brugen af PCB blev gradvist begrænset fra begyndelsen af 1970'erne, og i 1986 blev PCB i nye anlæg og nyt udstyr forbudt ved international aftale (IEC 60422:2024, pkt. 7.18). Forvaltningen af de eksisterende anlæg kræver dog stadig årvågenhed.

EU-rammen er trinvis, ikke én samlet deadline. EU's POP-forordning (EU 2019/1021), bilag I krævede, at udstyr med PCB > 0,005 % (50 ppm) i volumen > 0,05 dm³ skulle være identificeret og taget ud af brug senest 31. december 2025. Forud for det fastsatte direktiv 96/59/EF, at stort udstyr (> 5 dm³) skulle bortskaffes senest udgangen af 2010 (art. 3), ligesom direktivet sætter dekontamineringstærsklen ved 500 mg/kg (0,05 %) (art. 9, stk. 1) og inventar- og mærkningstærsklen ved 5 dm³ (art. 4). De nordiske lande — herunder Danmark, hvor TriboTech har hjemme — har traditionelt håndhævet endnu strengere tiltag gennem deres nationale miljømyndigheder.

8.2. Lovgivningskrav: REACH, affaldskoder og Miljøstyrelsen#

I Europa monitoreres produktion og brug af transformerolieadditiver under REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals). Forordningen forpligter producenterne til at dokumentere kemisk risiko og langsigtede miljøeffekter.

Når olien er udtjent, klassificeres den som farligt affald efter affaldsbekendtgørelsens bilag 2 — listen over affald:

Kan det ikke dokumenteres ved en analyse, at olien er fri for PCB, kan den ikke henføres til 13 03 07, men skal håndteres under 13 03 01.

Genvinding eller forbrænding af olien må kun udføres af aktører med specifik miljøgodkendelse fra Miljøstyrelsen. Destruktion involverer ofte højtemperaturforbrænding eller avancerede vakuumdestillationsteknologier designet til at genvinde væsken til genanvendelse i overensstemmelse med den cirkulære økonomi.

---

9. Væskevalg: Hvad der afgør valget#

Der findes ingen bedste transformerolie. Valget mellem mineralolie og ester træffes anlæg for anlæg, og det afhænger af de egenskaber, der er gennemgået ovenfor:

• Aldrende transformerparker — renovering, retrofyldning og udskiftning åbner alle for væskevalget igen
• Brandkrav — estere er væsker i brandklasse K (brændpunkt ≥ 300 °C; IEC 61039:2025, pkt. 5.3), mens mineralolie er klasse O (CIGRE TB 436:2010, Tabel 3.1). Hvor brandrisikoen for mennesker, bygninger eller tilstødende udstyr er en designforudsætning, vejer den forskel tungt
• Miljøkrav — naturlige estere er let bionedbrydelige (IEC 62770:2024, Tabel 2), mens mineralolie bionedbrydes langsomt (CIGRE TB 436:2010, Tabel 3.1). Det betyder mest, hvor et spild vil nå jord eller vand
• Fugttolerance — estere opløser 20 til 50 gange mere vand end mineralolie (CIGRE TB 738:2018, pkt. 3.5.1), og undersøgelser tyder på, at papir ældes langsommere i dem
• Oxidationsstabilitet — naturlige estere oxiderer ved kontakt med luft og hører hjemme i lukkede konstruktioner (IEEE C57.147-2018, pkt. 4.15), mens syntetiske estere også kan bruges i frit åndende enheder (IEC 61203:2025, Annex B.1)
• Designbegrænsninger — esterens viskositet er omtrent fire gange mineraloliens ved 40 °C (CIGRE TB 436:2010, Tabel 3.2), og det skal kølekonstruktionen kunne håndtere

Literprisen er ét input, ikke selve beslutningen: det er egenskaberne ovenfor, der afgør, hvad en væske er værd på et givent anlæg.

Inden for mineralolie er GTL-baserede kvaliteter en mulighed mere. For Shell Diala S5 BD oplyser producenten, at olien uden passivator er ikke-korrosiv over for kobber og opfylder kobberkorrosionsprøvningerne DIN 51353, IEC 62535 og ASTM D1275B.

---

10. Konklusion#

En transformerolie er ikke et perifert petroleumsprodukt. Væsken er kernens dynamiske immunsystem — den styrer termisk konvektion, dielektrisk holdekraft og bevarelsen af cellulosen.

For anlægsejere følger der to konklusioner:

Mineralolien forsvarer sin position. Højt raffinerede mineralolier, der opfylder IEC 60296 Type A, vil qua lavere indkøbspris og global logistik forblive det mest udbredte medium til storskala distributionstransformere i mange årtier endnu.

Esterteknologien gør sig gældende, hvor egenskaberne tæller. Brandklasse K, let bionedbrydelighed og fugttolerance gør estere til et stærkt valg, hvor brandrisiko, miljøhensyn eller papirets ældning vejer tungt. I drift betyder det en betydeligt mindre brandrisiko, og spildes en let bionedbrydelig ester, efterlader den et mindre miljøaftryk.

TriboTechs rolle. Vi sælger ikke transformerolier — vi analyserer dem, og vi hjælper kunder med at vurdere, hvornår ester giver teknisk og økonomisk mening for deres specifikke anvendelse. Når livscyklus-dataene klart peger i esters favør, siger vi det. Når mineralolie fortsat er det rette valg, siger vi også det. Omstillingsbeslutningen er anlægsejerens; vores opgave er at sikre, at den træffes på det fulde billede — ikke på literprisen alene.

---

Referencer og yderligere læsning#

• IEC 60296:2020 — Fluids for electrotechnical applications — Mineral insulating oils for electrical equipment (Ed. 5.0)
• ASTM D3487-25 — Standard Specification for Mineral Insulating Liquid Used in Electrical Apparatus
• IEC 62770:2024 (Ed. 2.0) — Fluids for electrotechnical applications — Unused natural esters for transformers and similar electrical equipment
• IEC 61099:2010 — Insulating liquids — Specifications for unused synthetic organic esters for electrical purposes
• IEEE C57.104-2019 — Guide for the Interpretation of Gases Generated in Mineral Oil-Immersed Transformers
• IEC 60599:2022 — Mineral oil-filled electrical equipment in service — Guidance on the interpretation of dissolved and free gases analysis
• IEEE C57.637-2015 — Guide for the Reclamation of Mineral Insulating Oil and Criteria for Its Use
• IEC 60422:2024 (Ed. 5.0) — Mineral insulating oils in electrical equipment — Supervision and maintenance guidance
• CIGRE TB 738:2018 — Ageing of Liquid Impregnated Cellulose for Power Transformers (WG D1.53)
• EU POPs-forordning (EU) 2019/1021 — Persistent organiske miljøgifte
• REACH-forordningen (EF) 1907/2006 — Registration, Evaluation, Authorisation and Restriction of Chemicals
